Revue technique automobile Renault Avantime: Admission d'air

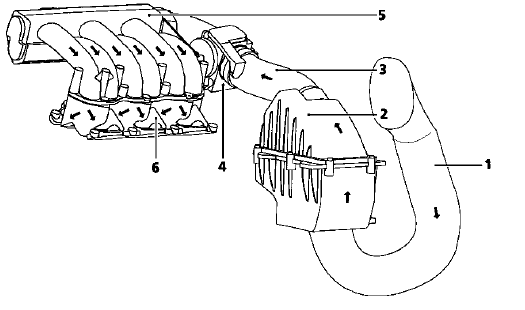

Circuit d'admission (schéma de principe)

  1. Manche à air
  2. boîtier de filtre à air
  3. manche à air
  4. boîtier papillon
  5. collecteur d'admission
  6. répartiteur d'admission

Rechange de l'element filtrant

Déposer les vis de fixation de la partie supérieure du boîtier (2) et desserrer le collier sur le conduit souple pour accéder à l'élément filtrant.

    Alimentation
    ...

    Filtre à air
    Rechange de l'element filtrant Déposer les huit vis de fixation de la partie supérieure (1) et desserrer le collier (2) sur le conduit souple pour accéder à l'&eacut ...
