Revue technique automobile Renault Avantime: Affectations des connecteurs

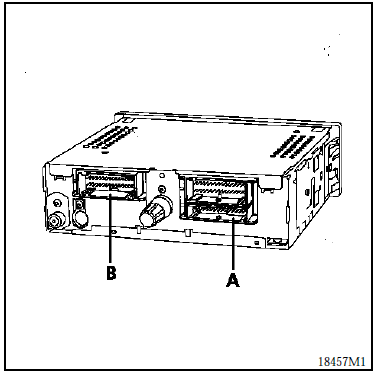

Connecteur (a) 15 voies (rouge)

Connecteur (a) 15 voies (rouge)

Non utilisé.

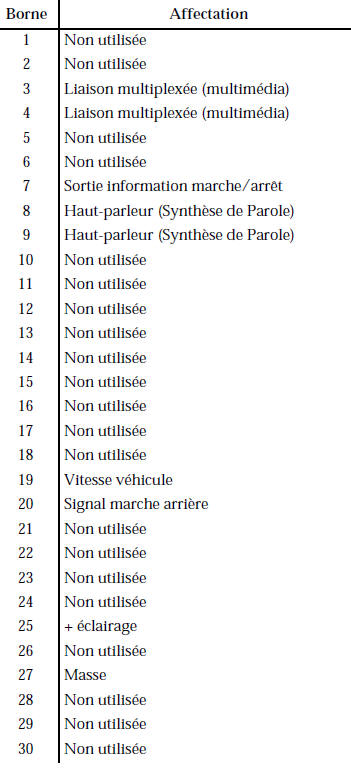

Connecteur (b) 30 voies (gris)

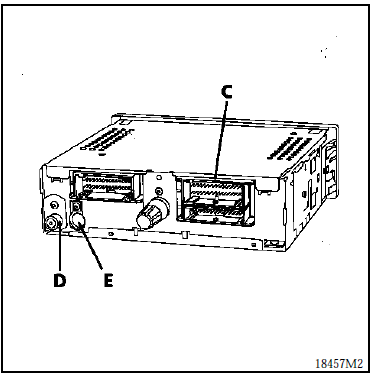

(D) et (e) : entrée et sortie d'antenne radio

(D) et (e) : entrée et sortie d'antenne radio

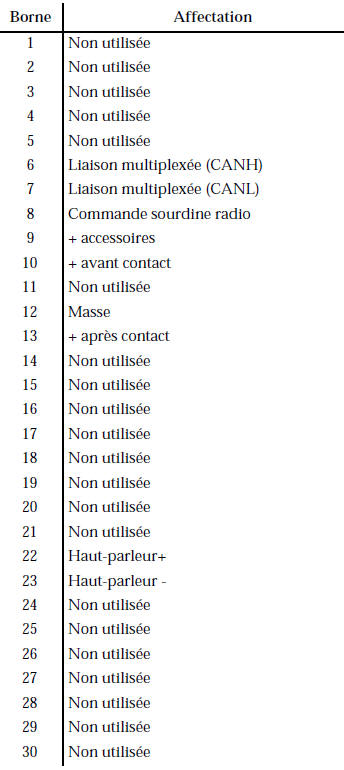

Connecteur (c) 30 voies (vert)

Aide à la navigation "carminat"

    Le clavier
    Le clavier est intégré à l'unité centrale de communication. Il est composé :  d'une touche rotative (a) qui permet :  de se déplacer da ...

    Aide à la navigation "carminat" (calculateur)
    ...
