Revue technique automobile Renault Avantime: Aide à la navigation"carminat" (ecran)

Depose

Dépose de l'affichage lcd :

  •  ouvrer la trappe du vide poche central sur lequel est fixé le panneau lcd,

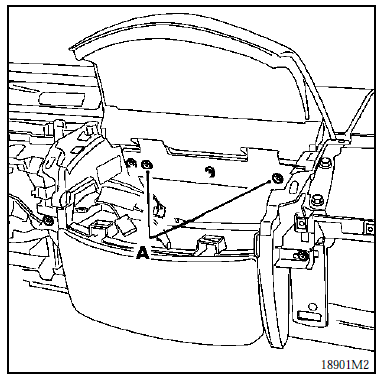

  •  déposer les cinq vis (a),

  • Sortir suffisamment l'ensemble portillons / panneau lcd avec le faisceau électrique pour pouvoir le retourner,

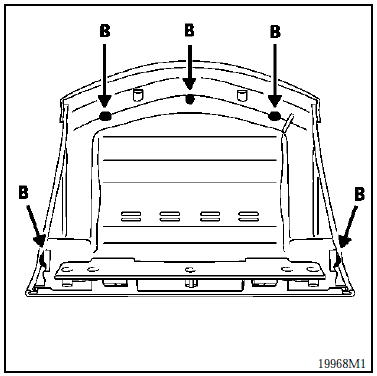

  •  déposer et repérer les cinq vis (b),
  •  déposer le couvercle du panneau lcd.

  • Débrancher le faisceau du panneau lcd,

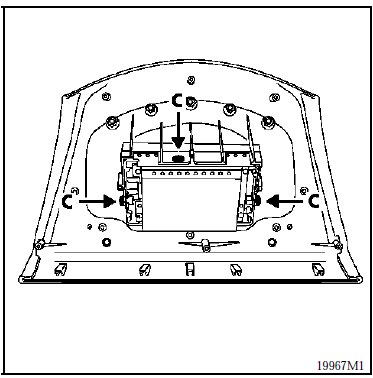

  •  déposer les trois vis (c),
  •  déposer le panneau lcd.

Nota : pour la repose, respecter l'emplacement

Nota : pour la repose, respecter l'emplacement des vis.

    L'ecran
