Revue technique automobile Renault Avantime: Airbag latéral

Le module airbag lateral thorax (avant)

Description

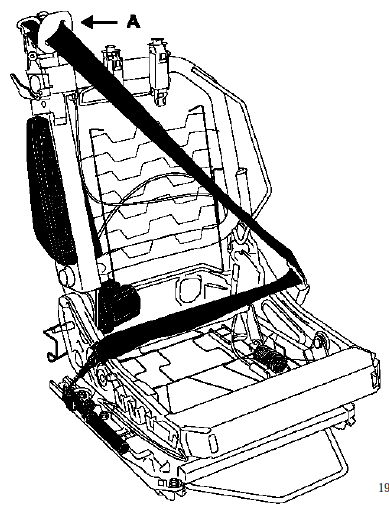

Le module "airbag latéral thorax" est fixé sur le dossier des sièges avant côté porte.

Il comporte :

  •  un sac gonflable,
  •  un générateur de gaz pyrotechnique avec son allumeur indissociable.

Pour se déployer, le sac gonflable déchire le couvercle

Pour se déployer, le sac gonflable déchire le couvercle du module, la mousse et dégrafe la garniture.

Nota : ce système est opérationnel après la mise en contact.

Depose

Attention : il est interdit de manipuler les systèmes pyrotechniques (prétensionneurs ou airbags) près d'une source de chaleur ou d'une flamme ; il y a risque de déclenchement.



Important : avant d'intervenir sur un dossier ou de déposer un siège équipé d'un airbag latéral, verrouiller le boîtier électronique à l'aide de l'outil de diagnostic.

Lorsque cette fonction est activée, toutes les lignes de mise à feux sont inhibées et le témoin airbags au tableau de bord s'allume contact mis.



Attention : pour intervenir sur un siège équipé d'airbag et afin de garantir un déploiement correct de celui-ci, il est impératif de respecter les consignes décrites dans le chapitre 7 (position, nombre, type d'agrafes à utiliser...).
  • Dégrafer la housse du siège fixée devant l'airbag latéral,
  •  dégager la mousse du dossier entourant l'airbag thorax,
  •  débrancher le connecteur de l'allumeur pyrotechnique (connecteur verrouillé),

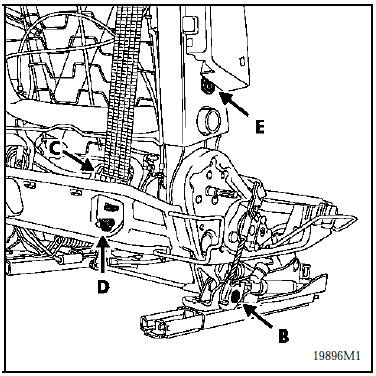

  •  percer le rivet (e),
  •  débrancher le fil de masse,
  •  déposer l'airbag latéral en le soulevant légèrement puis en le dégageant de son empreinte prisonnière.
Important : si le système n'est pas déclenché et s'il doit être remonté, ne pas ouvrir le module airbag.

Le pliage du sac gonflable est particulier.



Important : avant la mise au rebut d'un coussin airbag non déclenché, il est imperatif de procéder à sa destruction en suivant la méthode, voir chapitre "procédure de destruction".



Rappel : lors d'un enclenchement des prétensionneurs de ceinture ou d'un airbag, le boîtier électronique se verrouille définitivement et allume le témoin airbags au tableau de bord. Le boîtier électronique doit alors être obligatoirement remplacé (certains composants perdent leurs caractéristiques nominales après le passage de l'énergie de mise à feu).

Repose

Attention : lors du déclenchement d'un module airbag latéral, la déformation et la détérioration des fixations imposent systématiquement le remplacement de l'armature siège.

Positionner le module airbag sur l'armature.

Fixer l'airbag thorax avec le rivet de fixation livré avec le module.

S'assurer que le fil de masse est correctement raccordé au module airbag.

Rebrancher et vérifier le bon verrouillage du connecteur.

Regarnir le siège.

Effectuer un contrôle à l'aide l'outil de diagnostic.

Si tout est correct, déverrouiller le boîtier électronique.

Sinon voir chapitre "diagnostic".

Attention : tout manquement à ces prescriptions pourrait provoquer une mise hors d'état de fonctionnement normal des systèmes, voire un déclenchement intempestif de ceux-ci.
