Renault Avantime

Revue technique automobile Renault Avantime: Anneau de remorquage

Introduction

Le remplacement de cette pièce est une opération de base pour une collision arrière.

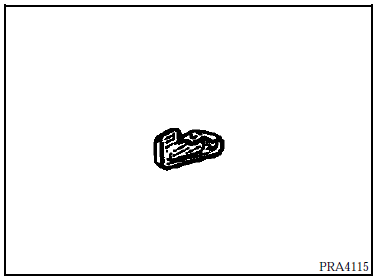

Composition de la piece M.P.R.

Opérations préliminaires.

Opérations préliminaires.

Dépose :

  •  du pare-boue,
  •  du bouclier.

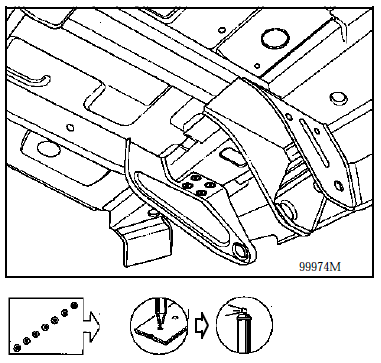

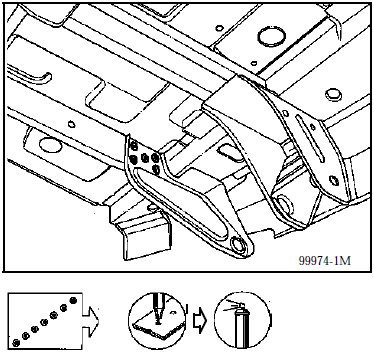

1 LIAISON AVEC LONGERON EXTERIEUR

Epaisseur des tôles (mm)

Longeron extérieur 2,5
Anneau de remorquage 2,5

Dégrafage

épaisseur 2,5 5 Points électriques sur épaisseur 2,5

Soudure

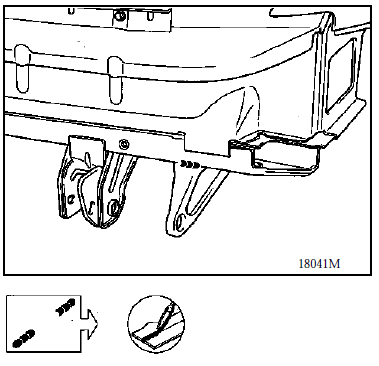

2 LIAISON AVEC TRAVERSE INFERIEURE ARRIERE

2 LIAISON AVEC TRAVERSE INFERIEURE ARRIERE

Epaisseur des tôles (mm)

Traverse inférieure arrière 2,0
Anneau de remorquage 2,5

Dégrafage

épaisseur 2,0 4 Points électriques sur épaisseur 2,0

Soudure 1 Cordon mag de 15 mm

Soudure

Nota : protection et étanchéité se reporter au manuel peinture mr 601 chapitre 95.
