Antenne fm (sans toit ouvrant coulissant)

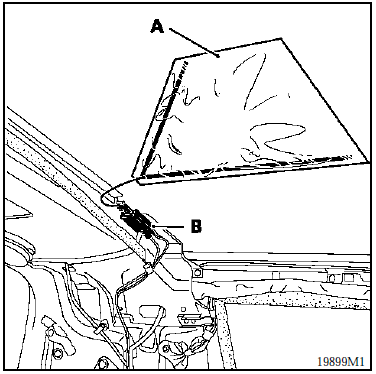

L'antenne fm (a) est collée sur le pavillon à hauteur des sièges passagers, c'est un fil sérigraphié moulé dans un ruban autocollant, il est relié à un ampli fm (b) qui est alimenté en + après contact.

Antenne fm (avec toit ouvrant coulissant)

Antenne fm (avec toit ouvrant coulissant)

Antenne fm (avec toit ouvrant coulissant)

Depose

Depose

Dans les deux cas, la dépose de l'antenne nécessite une dépose de la garniture de pavillon (voir chapitre 5).

Modèle sans toit ouvrant coulissant :

  •  déposer la garniture de pavillon,
  •  débrancher le fil d'antenne sur l'ampli,
  •  repérer l'emplacement de l'antenne sur le pavillon avec un feutre,
  •  décoller l'antenne et la retirer.

Pour la repose, recoller l'antenne en suivant les repères tracés au feutre et opérer en sens inverse de la dépose.

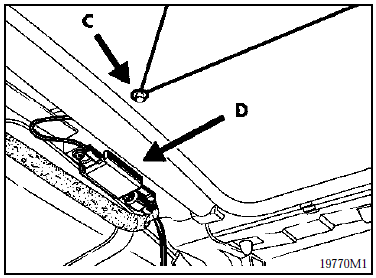

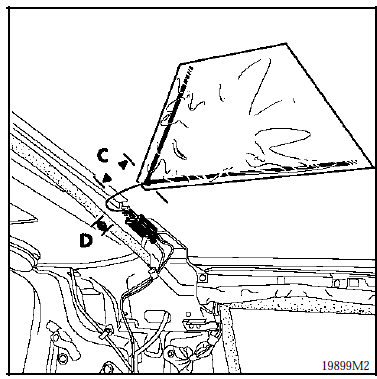

Nota : pour information, l'antenne doit être positionnée à 8 cm de distance (c) pour 1 cm à droite (d) de la vis de fixation de l'ampli d'antenne vers l'avant du véhicule.

Emplacement de l'antenne vue du dessous :

Modèle sans toit ouvrant coulissant :

Modèle sans toit ouvrant coulissant :

  •  déposer la garniture de pavillon,
  •  débrancher le fil d'antenne sur l'ampli,
  •  déposer la vitre de pavillon arrière (voir chapitre 4).

Pour la repose, opérer en sens inverse de la dépose.

Ampli d'antenne fm

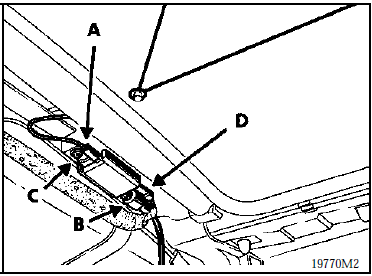

L'ampli d'antenne est fixé proche de l'antenne, il comporte :

  •  une entrée pour l'antenne sérigraphiée (a),
  •  une sortie amplifiée pour l'autoradio (b),
  •  une masse châssis (c),
  •  une entrée alimentation en + après contact (d).

Depose

Depose

  •  déposer la garniture de pavillon,
  •  débrancher les câbles d'antenne,
  •  débrancher le fil d'alimentation,
  •  déposer la vis de fixation de l'amplificateur, puis le déposer.

Repose

Procéder à un essai fonctionnel avant de la repose de la garniture de pavillon.
