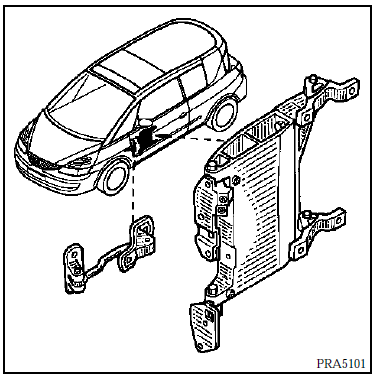

Revue technique automobile Renault Avantime: Articulation de portes

Depose - repose

Depose - repose

Depose (par dégondage)

Depose (par dégondage)

Utiliser cette méthode pour éviter tout déréglage de la porte :

  •  protéger l'aile et le pied avant, (ruban adhésif),
  •  descendre la vitre,

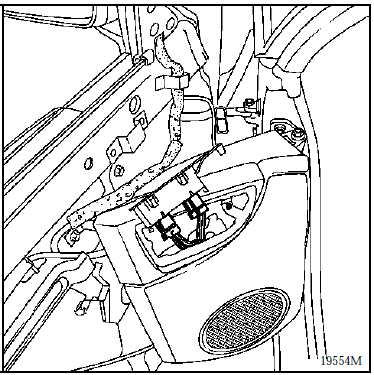

  • Dégarnir l'habillage de l'articulation, une vis en haut et deux vis en bas, (la dépose du garnissage principal n'est pas nécessaire),

  • Débrancher les trois connecteurs électriques,
  • placer le support de porte (agrément 661.000), Ou opérer à deux personnes,

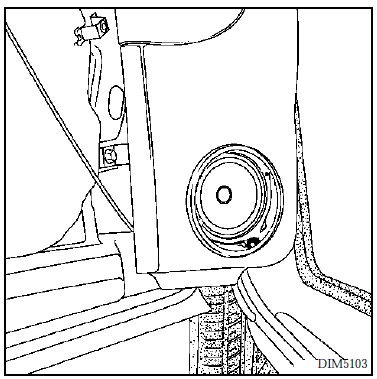

  • Dévisser et ôter les deux vis de pivot sur le pied avant (la porte reste en place),

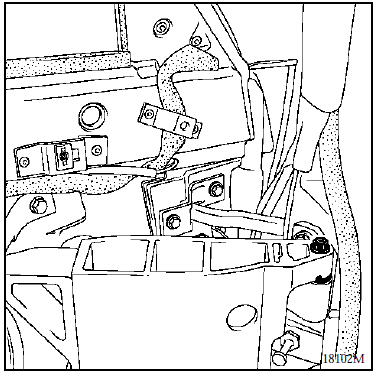

  •  dévisser la vis axe avant de biellette,
  •  lever à l'aide du support de porte et soulager pour décrocher la porte.

Regondage :

  •  protéger l'aile avant,
  •  approcher la porte sur un support,
  •  centrer et poser l'articulation, sur les deux pivots,
  •  placer les deux vis de pivot d'articulation.

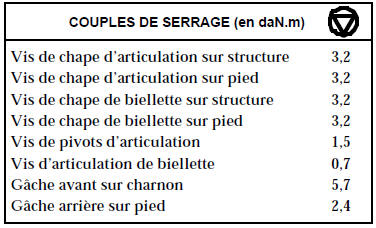

Attention : lors du remplacement, l'articulation neuve est livrée avec deux vis m6 provisoires pour peindre la porte. Les jeter après peinture et les remplacer par les vis neuves du kit visserie pièces de rechange. Serrer les deux vis neuves à 1,5 dan.M.

  •  Ôter le support de porte,
  •  remettre la fixation avant de biellette, sans forcer, serrer au couple,
  •  enlever les protections,
  •  vérifier le fonctionnement et le réglage.
