Revue technique automobile Renault Avantime: Bac à batterie et calculateur

Introduction

Le remplacement de cette pièce est une opération complémentaire au remplacement du longeron avant partie avant ou du demi-bloc avant.

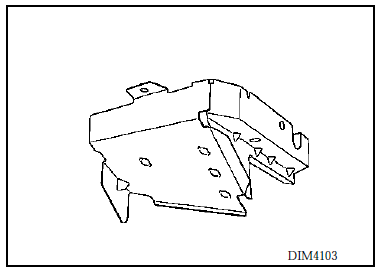

Composition de la piece M.P.R.

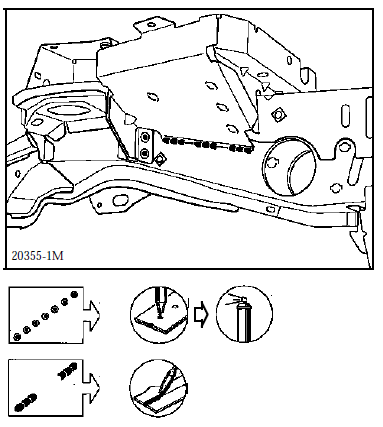

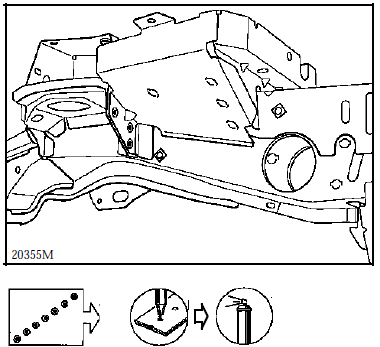

1 LIAISON AVEC LONGERON

1 LIAISON AVEC LONGERON

Epaisseur des tôles (mm)

Bac à batterie et calculateur 1,2
Longeron avant partie avant 1,5

Dégrafage

épaisseur 1,50 2 Points électriques sur épaisseur 1,50

Soudure +3 Cordons mag de 30 mm

Soudure

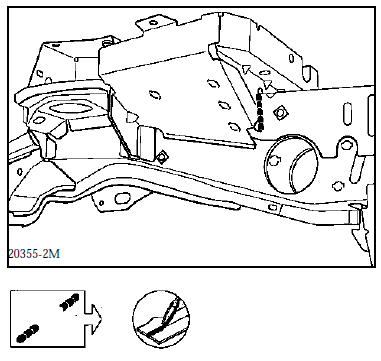

2 LIAISON AVEC SURLONGERON

2 LIAISON AVEC SURLONGERON

Epaisseur des tôles (mm)

Bac à batterie et calculateur 1,2
Surlongeron 1,2

Dégrafage

mm 1 Cordons mag de 40 mm
2 Cordons mag de 20 mm



Soudure

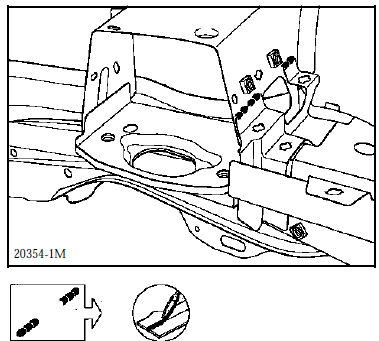

3 LIAISON AVEC SUPPORT BOÎTE DE VITESSES

3 LIAISON AVEC SUPPORT BOÎTE DE VITESSES SUPERIEURE

Epaisseur des tôles (mm)

Bac à batterie et calculateur 1,2
Support boîte de vitesses 1,2

Dégrafage

Soudure 3 Cordons mag de 25 mm

Soudure

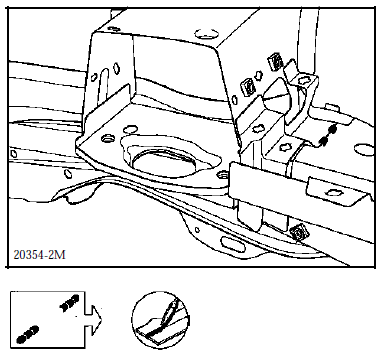

4 LIAISON AVEC SUPPORT BOÎTE DE VITESSES

4 LIAISON AVEC SUPPORT BOÎTE DE VITESSES INFERIEURE

Epaisseur des tôles (mm)

Bac à batterie et calculateur 1,2
Support boîte de vitesses inferieur 1,2

Dégrafage

épaisseur 1,20 3 Points électriques sur épaisseur 1,20

Soudure

Nota : protection et étanchéité se reporter au manuel peinture mr 601 chapitre 95.
