Renault Avantime

Revue technique automobile Renault Avantime: Bavolet et renfort de bavolet

Introduction

Le bavolet est fourni par le m.P.R. Muni de son renfort.

Le remplacement de cette pièce est une opération complémentaire au remplacement du bas de caisse smc, du pied avant partiel inférieur, du panneau latéral arrière complet où partiel inférieur, du longeron arrière complet.

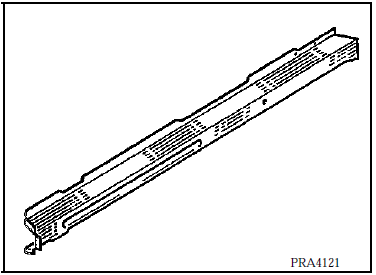

Composition de la piece M.P.R

Opérations préliminaires.

Opérations préliminaires.

Dépose :

  •  de l'aile avant,
  •  de l'aile arrière,
  •  du bas de caisse smc,
  •  du faisceau partiel,
  •  du siège avant,
  •  de la banquette arrière,
  •  du garnissage de plancher partiel,
  •  du pied avant partiel inférieur,
  •  du panneau latéral arrière complet où partiel inférieur.

Conseils de remplacement : suivant les zones de déformation plusieurs variantes de réparation partielle sont possibles.

Nota : pour le découpage ainsi que la préparation avant soudure se reporter au chapitre 40 "généralités".

1 LIAISON AVEC FERMETURE DE BAVOLET

Epaisseur des tôles (mm)

Bavolet 1,0
Fermeture de bavolet 0,8

Dégrafage

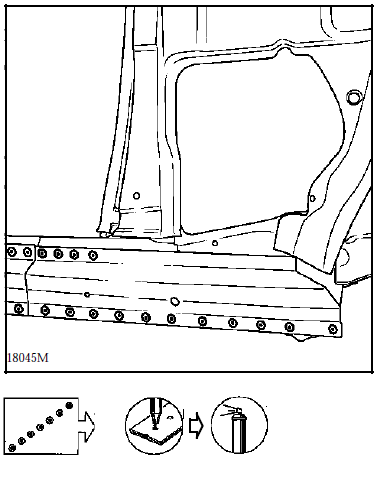

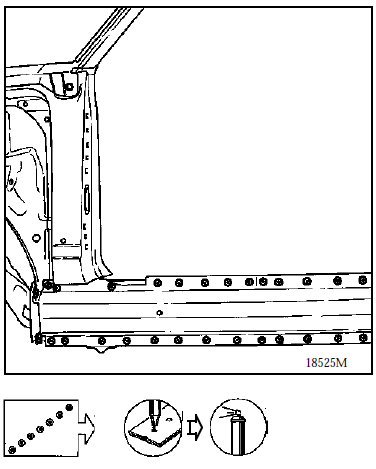

épaisseur 1,0 46 Points électriques sur épaisseur 1,0

Soudure

Nota : les méthodes représentées sont des réparations avec coupe partielle inférieure du pied avant (se reporter aux opérations 43-a2) et du panneau latérale arrière (se reporter aux opérations : 44-d3) .

2 COUPE PARTIELLE

Conseils de remplacement : suivant les zones de déformation plusieurs variantes de réparation partielle sont possibles.

Exemple pour un choc en partie arrière :

  •  couper partiellement la partie inférieure du panneau latéral arrière (se reporter aux opérations 44-d3).

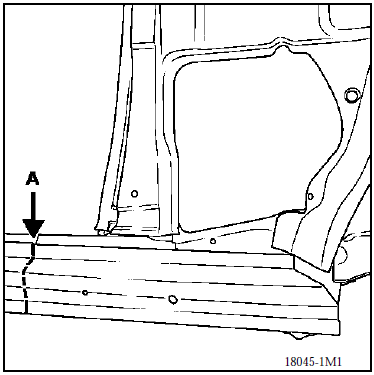

  •  Couper le bavolet et renfort de bavolet endommagée (a).
  •  Dépointer et retirer la partie endommagée.
  •  Ajuster le bavolet et renfort de bavolet neuf.

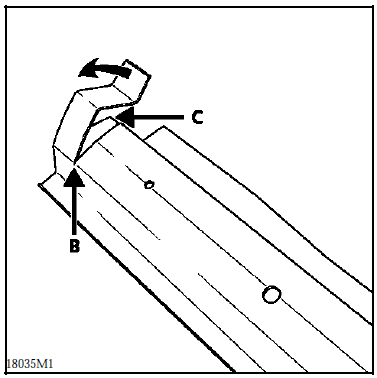

  •  Couper le bavolet neuf sans couper le renfort de bavolet (b) de manière à laisser l'espace nécessaire permettant de souder le renfort de bavolet (c ).

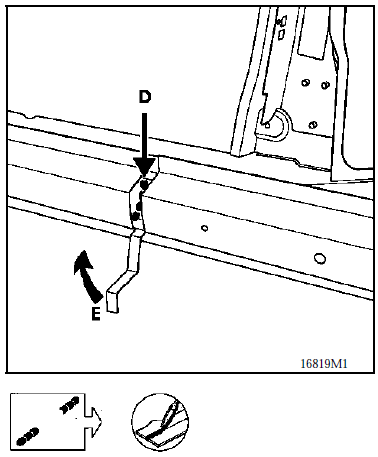

  •  Présenter la pièce neuve en la maintenant par quelques points bouchons et souder le renfort de bavolet (d).
  •  Rabattre le bavolet (e) et le souder.
  •  Effectuer les points bouchon restant.
  •  Reposer le panneau latéral arrière

Epaisseur des tôles (mm)

Bavolet 1,0
Renfort de bavolet 1,2

Dégrafage

260 Mm sur épaisseur 2,2

Nota : pour le découpage ainsi que la préparation avant soudure se reporter au chapitre 40 "généralités".



Nota : protection et étanchéité se reporter au manuel peinture mr 601 chapitre 95.
