Renault Avantime

Revue technique automobile Renault Avantime: Boîtier d'interconnexion moteur (bim)

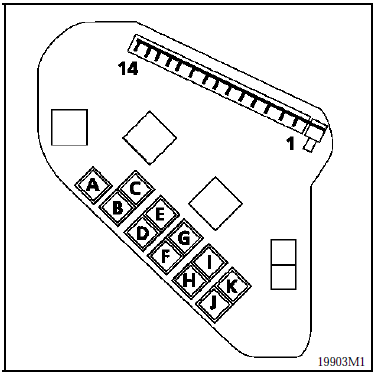

Boitier le plus complet

Boitier le plus complet

Ce boîtier est situé dans le compartiment moteur sur le passage de roue gauche.

Attention : après une intervention sur le boîtier interconnexion, vérifier le bon verrouillage du capot en plastique.

Les relais : version moteur l7x

  1.  Relais feux de route relais feux de croisement
  2. : fusible 15a feu de croisement gauche fusible 15a feu de croisement droite fusible 20a feux de route gauche et droite
  3. : fusible 25a calculateur abs fusible 25a électrovannes d'abs
  4. : fusible 7,5a feux de recul fusible 15a +après contact moteur
  5. : relais pare-brise dégivrant électrique droit
  6. : relais injection relais de verrouillage injection
  7. : relais pare-brise dégivrant électrique gauche
    Connecteur modulable (bicmo)
    Boitier fusible (bicmo) Ce boîtier fusible est situé sous le siège passager arrière droit: Affectation des fusibles (suivant niveau d'équipement) : ...
