Revue technique automobile Renault Avantime: Boitier de gestion du toit ouvrant coulissant

Présentation

Le module boîtier de gestion du toit ouvrant coulissant est un boîtier électronique qui doit à partir de commande extérieure gérer l'ouverture d'un toit ouvrant, d'un rideau électrique (ou store), de deux lève-vitres arrière ainsi que partiellement deux moteurs lève-vitres avant "intelligents".

Description du système

Sa fonction principale est de gérer la partie puissance du toit ouvrant coulissant et des lève-vitres arrière.

Les lève-vitres avant interprètent eux mêmes les signaux de commande générés par le grâce boîtier de gestion du toit ouvrant coulissant à une électronique interne au moteur (antipincement / impulsionnel / entrebâillement).

Il se compose :

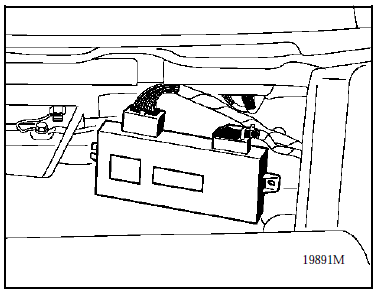

  •  d'un boîtier électronique situé en dessous du siège passager arrière droit,

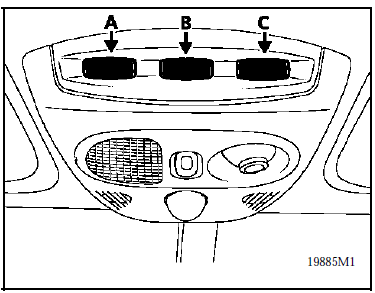

  • De trois contacteurs sur la console de pavillon :
  1.  ouverture / fermeture toc (a)
  2.  grand'air (b)
  3.  ouverture / fermeture store (c)

Ce boîtier offre la possibilité :

Ce boîtier offre la possibilité :

  •  d'une ouverture ou d'une fermeture simultanée de toutes les vitres électriques ainsi que du toit ouvrant grâce au contacteur (a) situé sur la console de pavillon (fonction grand'air),
  •  assure l'interdiction des lève-vitres arrière grâce au contacteur d'interdiction situé sur la platine centrale de la planche de bord,
  •  gère un mode impulsionnel en descente des vitres arrière,
  •  gère l'ouverture impulsionnelle du store de toit ouvrant.

L'ouverture des vitres est complète en impulsionnel seulement en descente.

En fermeture

Seul un appui long permet de fermer les vitres avant et arrière ainsi que le toit ouvrant (non impulsionnel avec le contacteur grand'air).

Le store n'est pas piloté en fermeture avec le contacteur grand'air.

    Boîtier de gestion du toit ouvrant électrique (bgtoc)
    ...

    Particularite
    Le boîtier central habitacle communique avec le boîtier de gestion du toit ouvrant coulissant par l'intermédiaire d'une liaison série pour autoriser son fonctionnement et ...
