Revue technique automobile Renault Avantime: Boitier electronique

Procedure de verrouillage du boitier electronique

Avant la dépose d'un boîtier électronique ou avant toutes interventions sur les systèmes airbags et prétensionneurs, il est impératif de verrouiller le boîtier électronique soit :

Par les outils nxr, optima 5800 et clip

  1. Choisir le menu "diagnostic".
  2.  Sélectionner et valider le type du véhicule.
  3.  Sélectionner et valider le système à diagnostiquer "airbags".
  4.  Choisir le menu "commande".
  5.  Sélectionner et valider la fonction "configuration calculateur" ou "paramétrage" (selon version d'outil) et valider la ligne "verrouillage calculateur".
  6.  Choisir le menu "etat" et vérifier que le boîtier est bien verrouillé. L'état "calculateur verrouillé" doit être confirmé et le voyant airbag au tableau de bord allumé (les boîtiers électroniques neufs sont livrés dans cet état). Le diagnostic reste possible lorsque ce mode est activé.

Nota : pour déverrouiller le boîtier électronique, utiliser la même méthode en validant la ligne "déverrouillage calculateur".

L'état "calculateur verrouillé" ne doit plus être confirmé et le voyant airbags au tableau de bord doit s'éteindre.

Depose

Le boîtier électronique est situé sur le tunnel dans la console centrale derrière le levier de vitesses.

Rappel : avant la dépose d'un boîtier électronique, il est impératif de le verrouiller à l'aide d'un des outils de diagnostic.

Déposer :

  •  la console centrale arrière,
  •  la tole de protection du boîtier électronique .

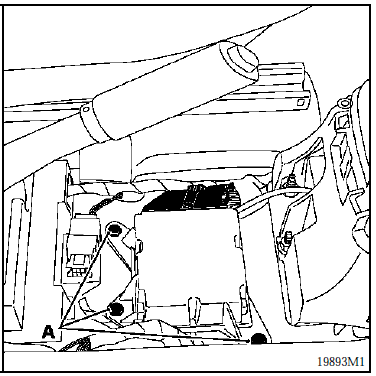

Débrancher le boîtier électronique et déposer les vis de fixation (a).

Attention

Le boîtier électronique comporte des composants sensibles, il ne faut pas le laisser tomber.

Lors d'une intervention sous le véhicule (échappement, carrosserie, etc.), Ne pas utiliser de marteau ou transmettre de choc au plancher sans avoir verrouillé le boîtier électronique à l'aide de l'outil diagnostic.

Lors de l'installation d'un accessoire électrique en après vente (haut-parleurs, boîtier alarme ou tout appareil pouvant générer un champ magnétique), celui-ci ne devra pas être posé dans l'environnement proche du boîtier électronique airbags/ prétensionneurs.

Repose

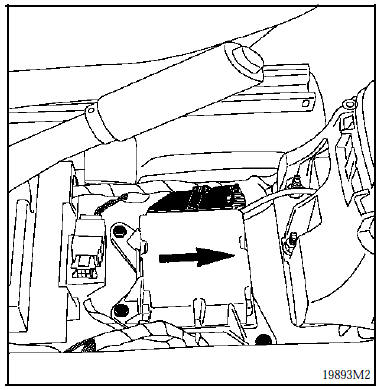

Lors de la repose, respecter le sens de montage du boîtier électronique. La flèche doit être orientée vers l'avant du véhicule.

Serrer les vis en respectant le couple de 0,8 dan.M.

Configuration des boîtiers

Les boîtiers neufs identifiables par l'intitulé "acu3" sont livrés "non configurés". Les outils de diagnostics peuvent configurer les systèmes pyrotechniques connectés sur les lignes de mise à feux "airbag thorax avant, prétentionneurs et airbag rideau".

Si cette configuration n'est pas réalisée, le témoin airbag reste allumé.

Par les outils nxr, clip et optima 5800 uniquement :

  1.  choisir le menu "diagnostic".
  2.  Sélectionner et valider le type du véhicule.
  3.  Sélectionner et valider le système a diagnostiqué "airbags".
  4.  Choisir le menu "commande".
  5.  Sélectionner et valider la fonction "configuration".

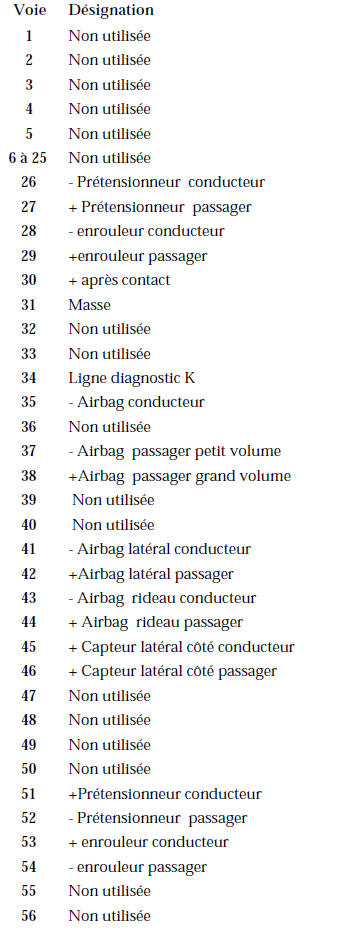

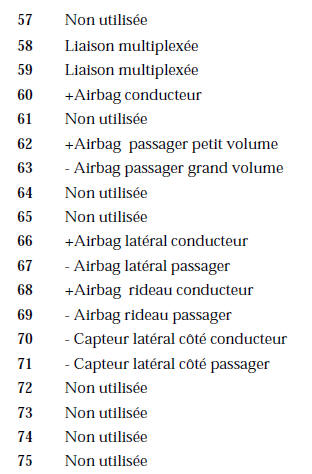

Branchement : connecteur 75 voies jaune

Temoin lumineux au tableau de bord

Temoin lumineux au tableau de bord

Ce témoin contrôle le fonctionnement :

  •  des prétensionneurs avant,
  •  des airbags frontaux,
  •  des airbags rideaux,
  • des airbags latéraux,
  •  des enrouleurs avant,
  •  de la batterie (contrôle de la tension).

Son allumage lorsque le véhicule roule, signale une défaillance dans le système (voir chapitre "diagnostic").

    Le boitier electronique
    Le boîtier comporte :  un capteur électronique de sécurité pour les airbags frontaux et les prétensionneurs,  un capteur électronique de s&ea ...

    Les capteurs de choc lateraux
    Important : avant la dépose d'un capteur de choc latéral, verrouiller le boîtier électronique à l'aide d'un outil de diagnostic. Lorsque cette fonction est activ&e ...
