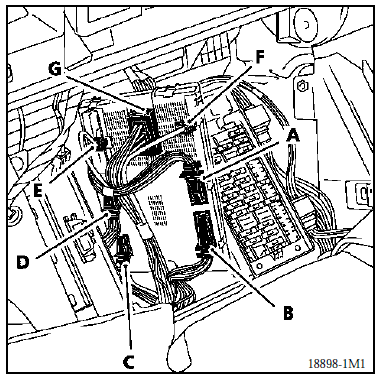

Revue technique automobile Renault Avantime: Branchement du boîtier central habitacle

Connecteur (a) bleu 26 voies (ech)

Connecteur (a) bleu 26 voies (ech)

  1. Commande éclairage rhéostatée
  2. information feux de détresse
  3. information clignotant gauche
  4. défilement informations ordinateur
  5. information commande feux de croisement
  6. information petite vitesse essuie-vitre avant
  7. sortie feux de détresse
  8. information commande lave vitre avant
  9. signal transporteur
  10. alimentation antenne transporteur
  11. liaison multipléxée (canh)
  12. non connectée
  13. information marche cadencée essuie-vitre avant
  14. masse temporisée des plafonniers 2
  15. information essuie-vitre arrière
  16. information clignotant droit (masse)
  17. information feux antibrouillard avant
  18. information commande feux de route
  19. information grande vitesse essuie-vitre avant
  20. Information commande compresseur de climatisation
  21.  information commande lave-vitre arrière
  22.  masse antenne transporteur
  23.  horloge transporteur (125 khz)
  24.  liaison multipléxée (canl)
  25.  non connectée
  26.  + 12 volts pour le tableau de bord

Connecteur (b) bleu 26 voies (ss1)

  1. Eclaireur coffre hayon
  2. information feux de brouillard arrière
  3. liaison calculateur de climatisation
  4. masse information rhéostatée
  5. information marche arrêt
  6. moteur essuie-vitre arrière (signal arrêt fixe)
  7.  + accessoires
  8. contact feuillure avant droite
  9. témoin frein de parking
  10. témoin feu de position
  11. non connectée
  12. masse tempo progressive
  13. + 12 volts après contact
  14. alimentation contacteur lève-vitres avant
  15. sortie véhicule verrouillée
  16. liaison calculateur de climatisation
  17. information rhéostat
  18. information air conditionné en recyclage
  19. + 12 volts après contact connecteur (b) bleu 26 voies (ss1)
  20. contact feuillure avant gauche
  21. contact feuillure hayon
  22. information contact serrure passager
  23. information condamnation des portes
  24. information décondamnation des portes
  25. information verrouillage ceintures
  26. interdiction air conditionné

Connecteur (c) bleu 12 voies (ss2)

Connecteur (c) bleu 12 voies (ss2)

  1. Sortie boîtier de gestion de toit ouvrant coulissant
  2. signal capteur de pluie
  3. + alimentation capteur de pluie
  4. non connectée
  5. non connectée
  6. témoin sièges chauffants
  7. sortie info température d'eau moteur
  8. non connectée
  9. masse capteur de pluie
  10. non connectée
  11. information pare-brise dégivrant électrique
  12. non connectée

Connecteur (d) jaune 26 voies (mot)

  1. Information capteur niveau d'huile
  2. information jauge à carburant
  3. information vitesse véhicule (si abs filaire)
  4. non connectée
  5. non connectée
  6. liaison multipléxée (canh)
  7. non connectée
  8. nformation défaut d'abs (si abs filaire)
  9. information pressostat
  10. information contacteur feux de stop
  11. information test fusible groupe motoventilateur 1 (si moteur l7x)
  12. information nivocode
  13. Information ouverture porte conducteur par serrure
  14. capteur température/niveau d'huile
  15.  masse jauge à carburant
  16.  commande pompe lave-phares
  17.  non connectée
  18. sortie alarme codée
  19. liaison multipléxée (canl)
  20. arrêt essuie-vitre avant
  21. information défaut des lampes à décharge
  22. information défaut de charge batterie
  23. ligne k prise de diagnostic
  24. information test fusible groupe motoventilateur 2
  25. information défaut de pression d'huile moteur
  26. information témoin d'usure des plaquettes de frein

Connecteur (e) gris 1 voie (spt1)

Connecteur (e) gris 1 voie (spt1)

1 + Batterie

Connecteur (f) marron 1 voie (spt2)

1 Masse

Connecteur (g) noir 16 voies (sp)

  1. Alimentation avant contact de l'essuie-vitre arrière
  2. sortie clignotant droit
  3. sortie clignotant gauche
  4. commande essuie-vitre arrière
  5. commande serrure électrique arrière
  6. commande fermeture centralisation des portes
  7. commande ouverture centralisation des portes
  8. commande grande vitesse essuie-vitre avant
  9. + alimentation essuie-vitre avant
  10. commande feux de brouillard avant
  11.  + alimentation feu de brouillard avant
  12. masse temporisée des plafonniers 1
  13. commande compresseur de climatisation
  14.  non connectée
  15.  non connectée
  16.  commande petite vitesse essuie-vitre avant
