Revue technique automobile Renault Avantime: Cadre de toit coulissant

Reparation

Reparation

Seules les fissures, trous et petites cassures inférieures à 50 mm seront bouchés suivant les gammes de réparation plastique décrites dans le chapitre 40.

Remplacement

Pièces à remplacer systématiquement

  • Les enjoliveurs de custodes,
  • le pavillon arrière.

Outillage nécessaire

  •  outil vibrant pour dépose des vitres,
  •  spatule affûtée,
  •  pistolet à extruder la colle,
  •  kits de collage n 60 25 170 306.

Depose

Depose

Déposer :

  •  les enjoliveurs latéraux de pavillon (voir chapitre 45-a),
  •  l'antenne (voir chapitre 86),
  •  les enjoliveurs de charnons de hayon,
  •  le hayon,
  •  les enjoliveurs de custodes (voir chapitre 44-a),
  •  les garnissages intérieurs,
  •  le pare-brise,
  •  la vitre de toit fixe.

Protéger l'intérieur du véhicule des poussières de découpe et la structure supérieures aluminium.

Découpe du pavillon

Découpe du pavillon

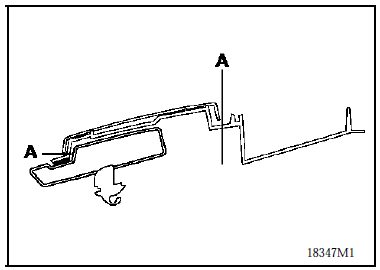

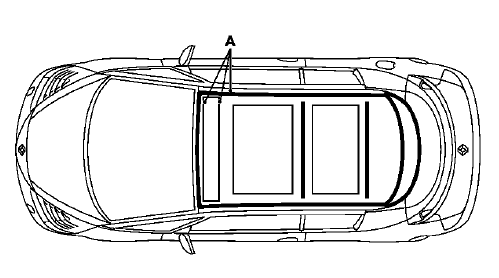

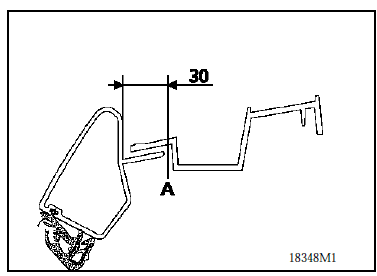

A l'aide d'une scie vibrante, découper le cadre de toit suivant dessins (a).

Passer une corde à piano munie de deux poignées sous les morçeaux de toit restants et couper en prenant soin de ne pas endommager la structure supérieure aluminium.

Retirer les restes de toit et de cordons à l'aide d'une spatule au bord tranchant en laissant une sous couche d'accrochage pour le nouveau cordon de colle.

Essuyer au chiffon sec les zones de collage sur la structure.

Pose

Pose

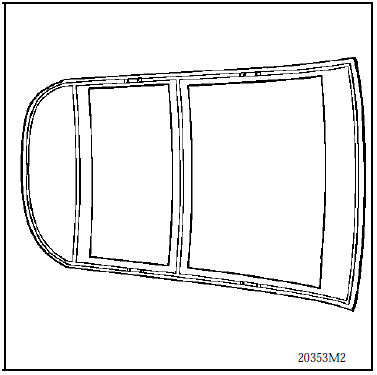

Présenter le pavillon sur le véhicule et contrôler sa mise en place.

Préparation et collage

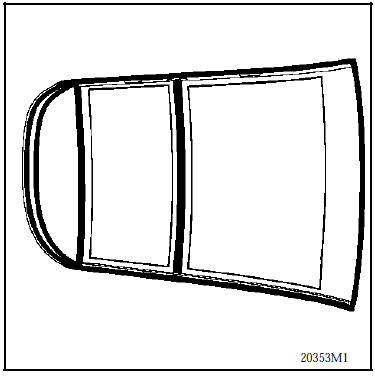

Cadre de toit :

Dégraisser la zone de collage.

Enduire de primaire.

Laisser sécher 10 minutes.

Structure :

Structure :

Dégraisser la zone de collage.

Enduire de primaire.

Laisser sécher 10 minutes.

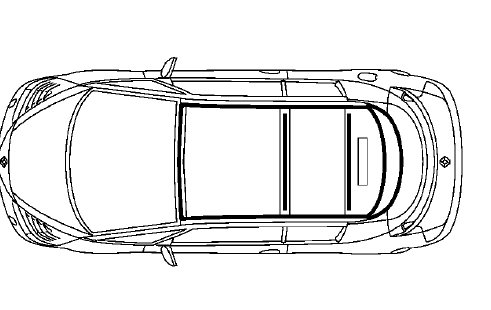

Extruder des cordons de diamètre 10-12 mm sur la

Extruder des cordons de diamètre 10-12 mm sur la structure en suivant les anciennes traces.

Le cadre de toit doit etre pose dans les 10 minutes qui suivent.

Appuyer sur le cadre de toit aux emplacements des cordons de colle.

Attendre 30 minutes avant manipulation.

La repose des autres éléments s'éffectuera après l'opération de peinture.

Important : vérifier l'étanchéité du cadre de toit avant la repose des autres éléments.
