Revue technique automobile Renault Avantime: Capteur de pluie

Fonction capteur de pluie

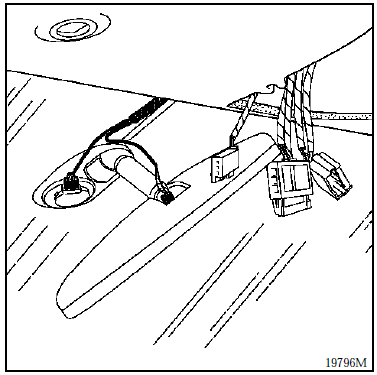

Le capteur de pluie est fixé sur le pare-brise derrière le rétroviseur intérieur.

Débrancher les connecteurs.

Le capteur est clipsé sur le pare-brise devant le

Le capteur est clipsé sur le pare-brise devant le passage des balais d'essuie-vitres. Il est équipé d'émetteurs et de récepteurs infrarouges sur toute sa périphérie.

Lorsqu'une goutte d'eau se dépose sur le parevitre, l'indice de réfraction du pare-brise change et modifie la réflexion des faisceaux infrarouge émis par le capteur.

Une électronique interne interprète ces paramètres et fournie un signal proportionnel à la quantité d'eau déposée sur la surface de réflexion du capteur (signal en largeur d'impulsion).

Le capteur de pluie rentre en fonction lorsque le levier de commande d'essuie-vitre est en position "auto" marche cadencée pour les véhicules non équipés.

Le signal en largeur d'impulsion est reçu et interprété par le boîtier central habitacle et actionne les vitesses de cadencement de l'essuie-vitre avant en fonction de l'intensité de la pluie.

Depose

  • Déclipser le cabochon derrière le rétroviseur intérieur et le retirer,

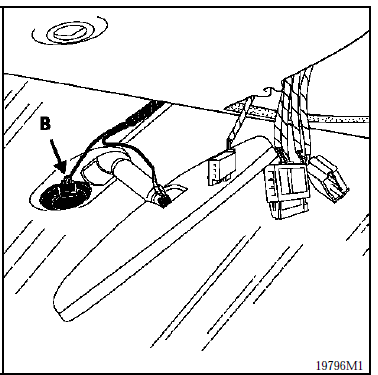

  • déposer le capteur de pluie (b) et le débrancher.

Nota : veiller à ne pas polluer la surface gélatineuse du capteur de pluie lors de la dépose / repose.
