Revue technique automobile Renault Avantime: Chape d'arrimage

Introduction

Le remplacement de cette pièce est une opération de base pour une collision arrière.

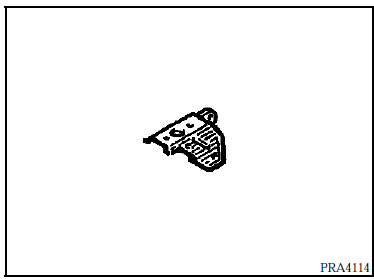

Composition de la piece M.P.R.

Opérations préliminaires.

Opérations préliminaires.

Dépose :

  •  du pare-boue,
  •  du bouclier,
  •  de la traverse de bouclier,
  •  de l'échappement côté gauche,
  •  de la roue de secours côté droit.

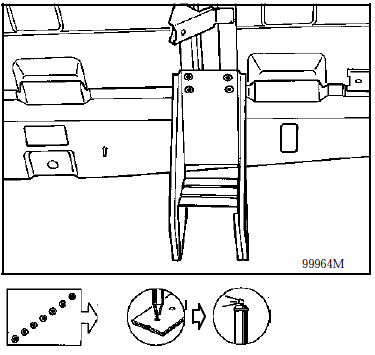

1 LIAISON AVEC LONGERON ARRIERE

Epaisseur des tôles (mm)

Chape d'arrimage 2,0
Longeron arrière 1,5

Dégrafage

épaisseur 1,5 4 Points électriques sur épaisseur 1,5

Soudure

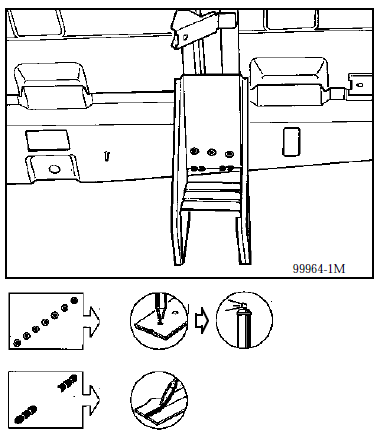

2 LIAISON AVEC TRAVERSE INFERIEURE ARRIERE

2 LIAISON AVEC TRAVERSE INFERIEURE ARRIERE

Epaisseur des tôles (mm)

Chape d'arrimage 2,0
Traverse inférieure arrière 2,0

Dégrafage

épaisseur 1,5 5 Points électriques sur épaisseur 1,5

Soudure +2 Cordons mag de 15 mm

Soudure

Nota : protection et étanchéité se reporter au manuel peinture mr 601 chapitre 95.
