Revue technique automobile Renault Avantime: Cloison de passage de roue arrière

Introduction

Le remplacement de cette pièce est une opération complémentaire au remplacement du panneau d'aile arrière et du bas de caisse pour une collision latérale.

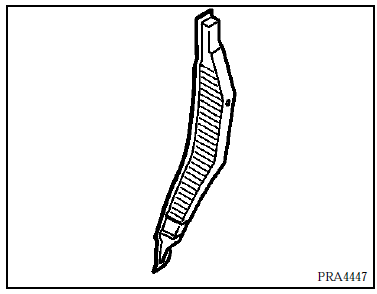

Composition de la piece M.P.R.

Opérations préliminaires

Opérations préliminaires

Dépose :

  •  du panneau d'aile arrière,
  •  du bas de caisse.

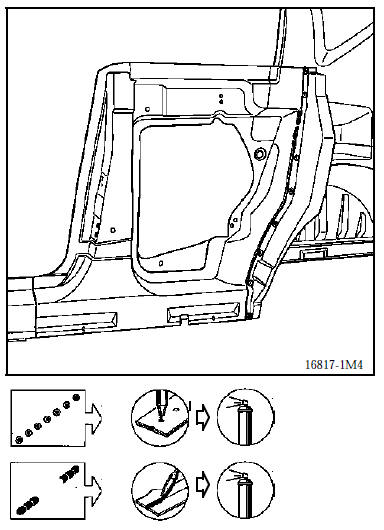

1 LIAISON AVEC PANNEAU LATERAL

Epaisseur des tôles (mm)

Cloison de passage de roue 1,0
Panneau latéral 1,0

Dégrafage

sur9 Points de soudure électrique sur épaisseur 1,0

Soudure+2 Cordon mag de 20 mm

Soudure

Nota : protection et étanchéité se reporter au manuel peinture mr 601 chapitre 95.
    Préparation de l'aile neuve

    Panneau latéral
