Depose collecteur d'admission

Depose collecteur d'admission

Débrancher la batterie.

Déposer :

  •  le cache style sur le moteur,

  •  le boîtier filtre à air avec sa durit de liaison au boîtier papillon.

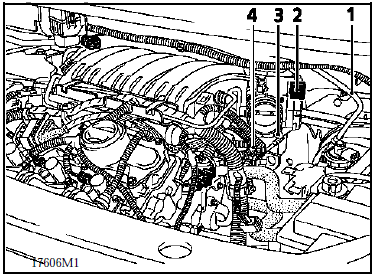

Débrancher :

  •  le tuyau (1) de prise de dépression de l'amplificateur de freinage,

  •  le connecteur (2) du papillon motorisé,

  •  le tuyau (3) de réaspiration des vapeurs d'essence,

  •  le tuyau (4) de réaspiration des vapeurs d'huile.

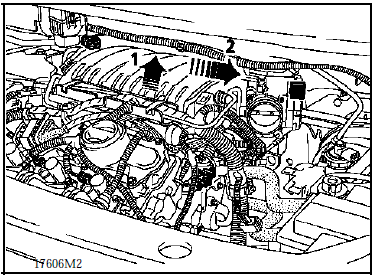

Déposer les vis de fixation du collecteur

Déposer les vis de fixation du collecteur d'admission.

Lever légèrement celui-ci de la tubulure d'admission et le pousser vers la gauche du véhicule.

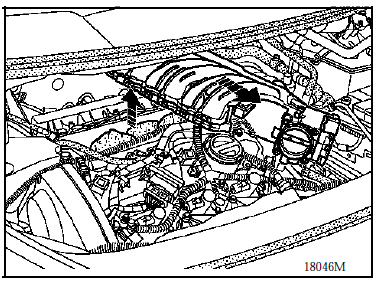

Pivoter le collecteur d'admission en le poussant

Pivoter le collecteur d'admission en le poussant vers la gauche pour le dégager entre le bocal de frein et le moteur. Pendant le pivotement, débrancher à l'arrière du collecteur une sonde de température.

Récupérer le joint d'étanchéité du collecteur sur

Récupérer le joint d'étanchéité du collecteur sur le répartiteur.

Opérer en sens inverse de la dépose. Bien s'assurer de la position du joint d'étanchéité au remontage ainsi que du rebranchement de la sonde arrière du collecteur.
