Revue technique automobile Renault Avantime: Collecteur d'echappement arriere

Depose

Depose

Mettre le véhicule sur un pont à deux colonnes.

Débrancher :

  •  la batterie,
  •  les sondes à oxygène (8) et (13).

Déposer :

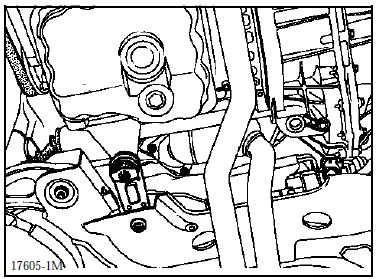

  •  la biellette de reprise de couple,

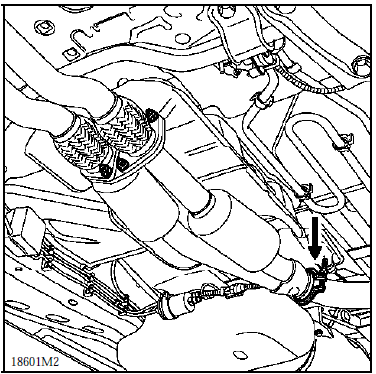

  • La fixation arrière de l'ensemble catalyseurs centraux sur la ligne d'échappement,

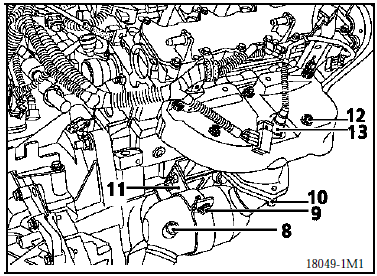

  • La sonde à oxygène (8),
  •  la vis (9),
  •  les vis (10) de fixation du précatalyseur sur le collecteur,
  •  les carters thermiques (4),
  •  les trois vis de fixation du précatalyseur sur le collecteur d'échappement.

Déposer la sonde (13) avec l'outil mot. 1610, En

Déposer la sonde (13) avec l'outil mot. 1610, En passant par le dessous du véhicule (voir page 17-3).

Déposer :

  •  le carter thermique du collecteur d'échappement en enlevent les vis (12),
  •  le collecteur d'échappement.

Repose

Procéder en sens inverse de la dépose.

Attention

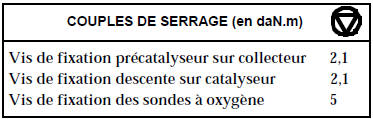

La vis (9) doit être serrée après (11) et (10).

Changer impérativement les joints d'étanchéité.
