Revue technique automobile Renault Avantime: Contacteurs sur planche de bord

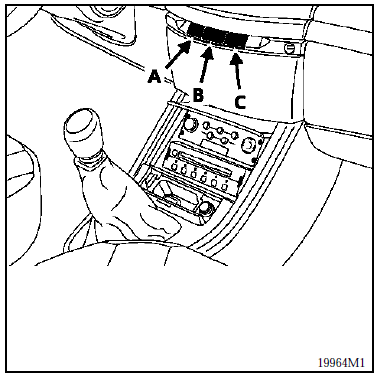

Contacteur sur planche de bord

Contacteur de dégivrage lunette arrière (a).

Contacteur de dégivrage lunette arrière (a).

Contacteur de feux de détresse (b).

Contacteur sécurité enfant (c).

Depose

Ouvrer le vide poche central.

Soulever le couvercle du vide poche supérieur et le bloquer dans cette position.

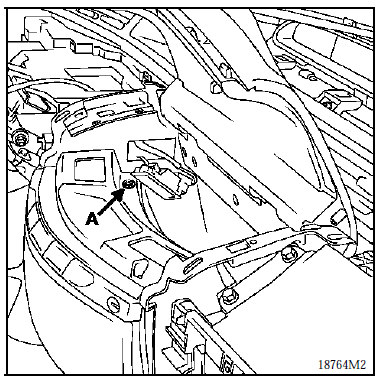

Déposer les trois vis de fixation (a) du portemonnaie dans le vide poche supérieur.

Nota : le contacteur de sécurité enfant est situé au milieu de la planche de bord.

Tirer vers l'arrière la platine support de contacteur

Tirer vers l'arrière la platine support de contacteur pour la dégager.

Débrancher les connecteurs des contacteurs et déposer la platine.

Rheostat d'eclairage

Depose

Depose

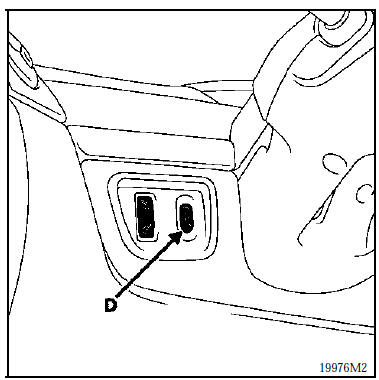

Déposer la platine supportant le réhostat (d) en utilisant un tournevis comme levier.

Débrancher les connecteurs.

Déclipser le réhostat de la platine.

Contacteur regulateur / limitateur de vitesse

Depose

Déposer la platine supportant le contacteur en utilisant un tournevis comme levier.

Débrancher les connecteurs.

Déclipser le contacteur de la platine.

    Contacteurs de lève-vitres
    Platine d'accoudoir Contacteur lève-vitres conducteur et passager (noir) Contacteur lève-vitres arrière gauche et droite (blanc) Dépose des contacteurs : ...

    Contacteurs sur console centrale
    Platine de console centrale Commande des rétroviseurs extérieurs Commande centralisation des portes Correction de trajectoire Depose Déclipser la platine de contac ...
