Revue technique automobile Renault Avantime: Contrôle

1 - Contrôle de l'étanchéité du circuit

1 - Contrôle de l'étanchéité du circuit

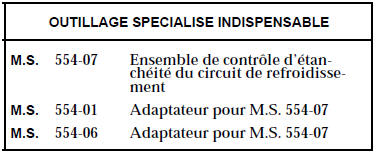

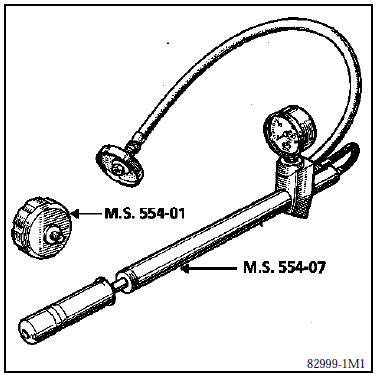

Remplacer la soupape de vase d'expansion par l'adaptateur m.S. 554-01.

Brancher sur celui-ci l'outil m.S. 554-07.

Faire chauffer le moteur puis l'arrêter.

Pomper pour mettre le circuit sous pression.

Cesser de pomper à 0,1 bar inférieur à la valeur de tarage de la soupape.

La pression ne doit pas chuter, sinon rechercher la fuite.

Dévisser progressivement le raccord de l'outil m.S. 554-07 Pour décompresser le circuit de refroidissement, puis déposer l'outil m.S. 554-01 Et reposer la soupape de vase d'expansion munie d'un joint neuf.

2 - Contrôle du tarage de la soupape

2 - Contrôle du tarage de la soupape

Le passage du liquide à travers la soupape du vase d'expansion nécessite le remplacement de cette dernière.

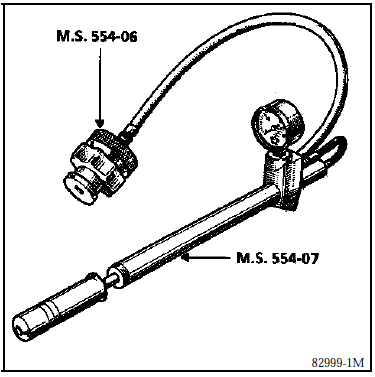

Adapter sur la pompe m.S. 554-07 L'outil m.S. 554-06 Et placer sur celui-ci la soupape à contrôler.

Monter la pression, celle-ci doit se stabiliser à la valeur de tarage de la soupape, tolérance de contrôle +- 0,1 bar.

Valeur de tarage de la soupape

Soupape plastique couleur marron 1,2 bar.

Soupape plastique couleur bleue 1,6 bar.
