Revue technique automobile Renault Avantime: Coté d'auvent partiel

Introduction

Le remplacement de cette pièce est une opération de base pour une collision avant.

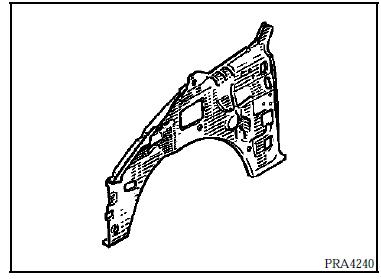

Composition de la piece M.P.R.

Opérations préliminaires.

Opérations préliminaires.

Dépose :

  • de la façade avant,
  •  de la batterie,
  •  du faisceau partiellement,
  •  de l'aile avant,
  •  dépose des protections de passage de roue,
  •  du séparateur air/eau,
  •  du bouclier,
  •  du renfort de contre-lame,
  •  du capot.

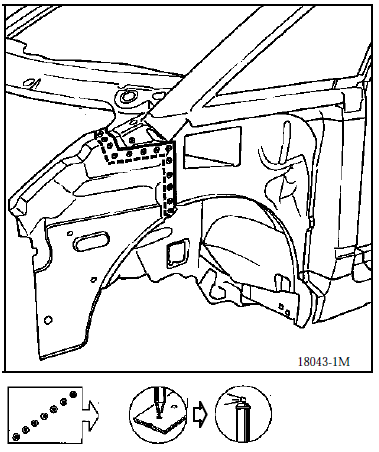

1 LIAISON AVEC TIRANT DE JOUE D'AILE

Epaisseur des tôles (mm)

Joue d'aile 1,0
Tirant de joue d'aile 1,2

Dégrafage

épaisseur 1,04 Points électriques sur épaisseur 1,0

Soudure

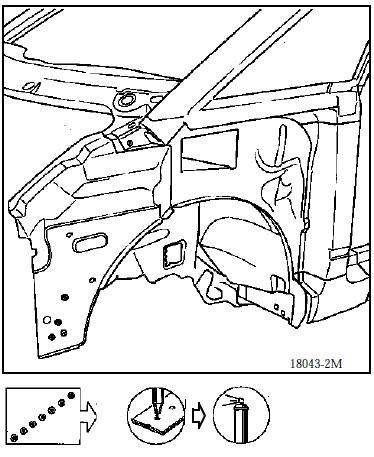

2 LIAISON AVEC PASSAGE DE ROUE

2 LIAISON AVEC PASSAGE DE ROUE

Epaisseur des tôles (mm)

Joue d'aile 1,0
Passage de roue 1,5

Dégrafage

épaisseur 1,09 Points électriques sur épaisseur 1,0

Soudure

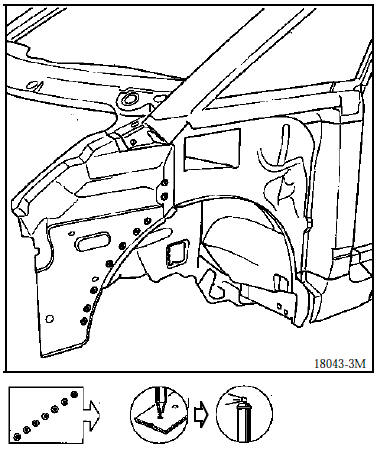

3 LIAISON AVEC TÔLE SUR COMPARTIMENT MOTEUR

3 LIAISON AVEC TÔLE SUR COMPARTIMENT MOTEUR

Epaisseur des tôles (mm)

Joue d'aile 1,0
Tôle sur compartiment moteur 0,8

Dégrafage

2 Points électriques sur épaisseur 1,0

Soudure

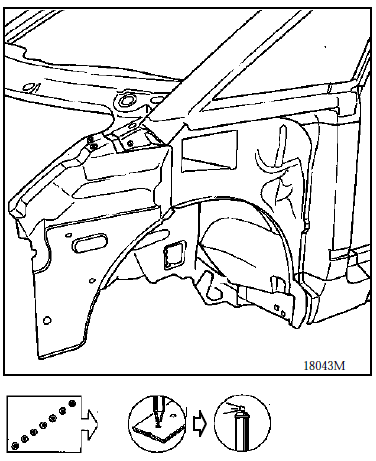

4 COUPE PARTIELLE

4 COUPE PARTIELLE

Epaisseur des tôles (mm)

Joue d'aile 1,0

Dégrafage

150 Mm sur épaisseur 1,0

Soudure

Nota : pour le découpage ainsi que la préparation avant soudure se reporter au chapitre 40 "généralités".



Nota : protection et étanchéité se reporter au manuel peinture mr 601 chapitre 95.
    Remplacement suite à une collision

    Passage de roue (coupelle d'amortisseur)
