Revue technique automobile Renault Avantime: Courroie accessoires (déposerepose)

Particularite de la depose de la courroie accessoires

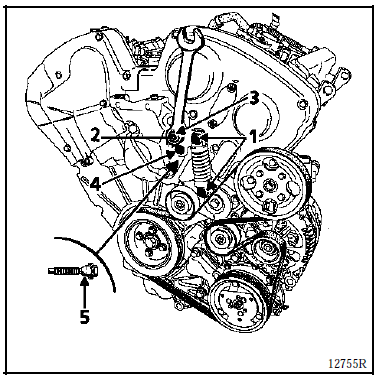

Débloquer les vis (1) et (2).

Maintenir le tendeur dynamique en tension à l'aide du six pans (3).

Desserrer la vis (4) jusqu'à dépassement de la partie conique (5) du trou oblong du tendeur dynamique.

Déposer la courroie.

Pour la repose, amener le tendeur dynamique en

Pour la repose, amener le tendeur dynamique en position de fonctionnement vers la droite et serrer les vis (4) puis (2) au couple de 2,5 dan.M.

Nota : ne pas remonter une courroie déposée, la remplacer.
