Revue technique automobile Renault Avantime: Custode

Introduction

Le remplacement de cette pièce est une opération complémentaire au remplacement du panneau d'aile arrière, du panneau latéral pour une collision latérale et de la jupe arrière partielle pour une collision arrière.

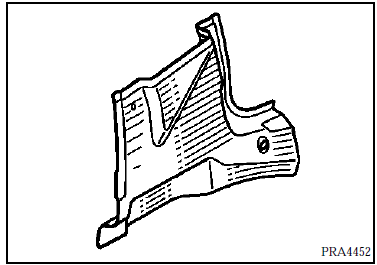

Composition de la piece M.P.R.

Opérations préliminaires

Opérations préliminaires

Dépose :

  •  du panneau d'aile arrière,
  •  du bas de caisse,
  •  de la cloison de passage de roue arrière,
  •  du panneau latéral.

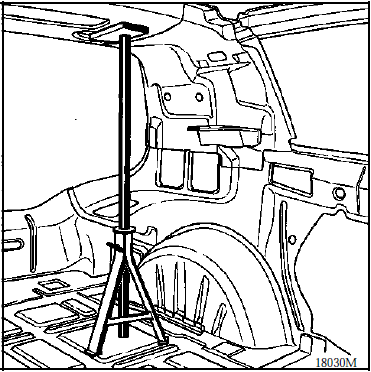

Conseil de remplacement : avant toute dépose d'une partie intermédiaire entre le plancher et la partie supérieure du châssis, il est impératif d'étayer afin de soulager et d'éviter toute déformation de la structure supérieure aluminium.

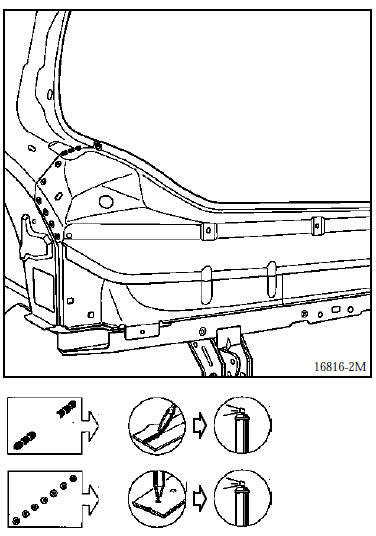

1 LIAISON AVEC JUPE ARRIERE

1 LIAISON AVEC JUPE ARRIERE

Rappel: se reporter à l'opération 44-f-2

Soudure

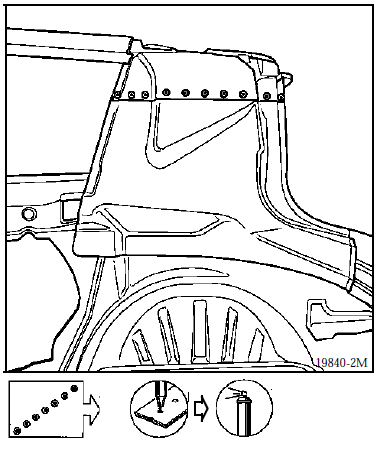

2 LIAISON AVEC FERMETURE SUPERIEURE DE CUSTODE

2 LIAISON AVEC FERMETURE SUPERIEURE DE CUSTODE

Epaisseur des tôles (mm)

Custode 1,0
Fermeture supérieure de custode 1,2

Dégrafage

électriques sur 11 Points de soudure électriques sur épaisseur 1,2

Soudure

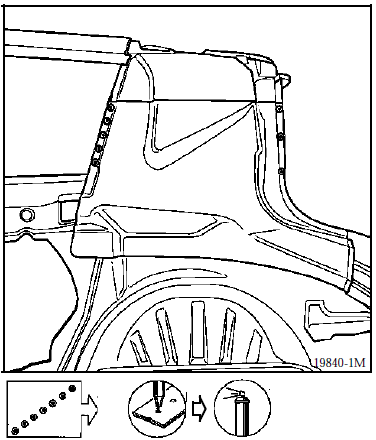

3 LIAISON AVEC JOUE D'AILE ARRIERE

3 LIAISON AVEC JOUE D'AILE ARRIERE

Epaisseur des tôles (mm)

Custode 1,0
Joue d'aile arrière 1,0

Dégrafage

sur29 Points de soudure électriques sur épaisseur 1,0

Soudure

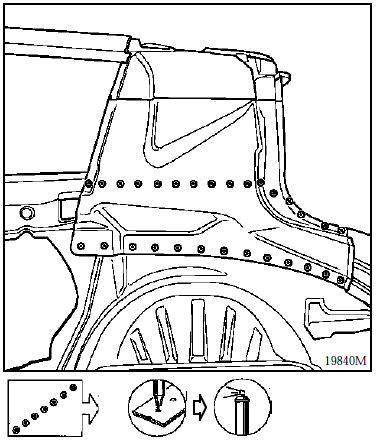

4 LIAISON AVEC DOUBLURE DE CUSTODE

4 LIAISON AVEC DOUBLURE DE CUSTODE

Epaisseur des tôles (mm)

Custode 1,0
Doublure de custode 1,5

Dégrafage

sur8 Points de soudure électriques sur épaisseur 1,0

Soudure

Nota : protection et étanchéité se reporter au manuel peinture mr 601 chapitre 95.
    Doublure de jupe arrière

    Joue d'aile arrière
