Revue technique automobile Renault Avantime: Désignation des pièces tôles (éclatés)

Revue technique automobile Renault Avantime / Tôlerie / Generalites / Désignation des pièces tôles (éclatés)

  1. Demi-bloc avant gauche
  2. Demi- bloc avant droit

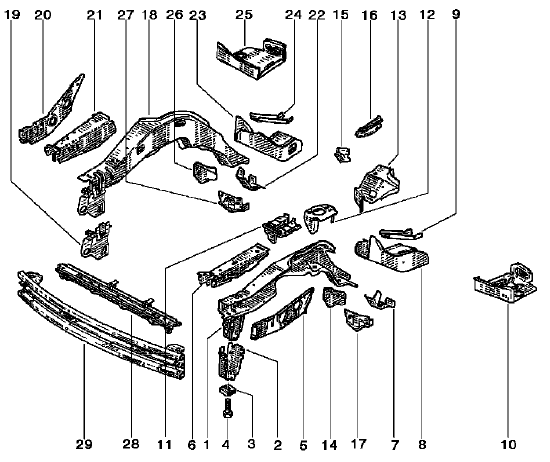

  1. Longeron avant droit simplifié
  2. support gauche traverse de radiateur
  3. elément de fermeture longeron avant gauche
  4. sur-longeron avant gauche
  5. renfort arrière gauche de berceau
  6. longeron avant gauche partie arrière
  7. renfort longeron avant gauche partie arrière
  8. traverse support cric gauche
  9. support de batterie
  10. ensemble support boîte de vitesses supérieur
  11. ensemble support boîte de vitesses inférieur
  12. renfort crash fixation arrière gauche berceau extérieur
  13. renfort de longeron droit avant de berceau
  14. renfort de longeron droit arrière supérieur de boîte de vitesses
  15. renfort crash fixation arrière gauche de berceau intérieur
  16. longeron avant droit simplifié
  17. support droit traverse radiateur
  18. elément fermeture longeron avant droit
  19. sur-longeron avant droit
  20. renfort arrière droit de berceau
  21. longeron avant droit partie arrière
  22. renfort longeron avant droit partie arrière
  23. traverse support cric droit
  24. renfort crash fixation arrière droit de berceau extérieur
  25. renfort crash fixation arrière droit de berceau intérieur
  26. traverse de radiateur
  27. traverse extrême avant

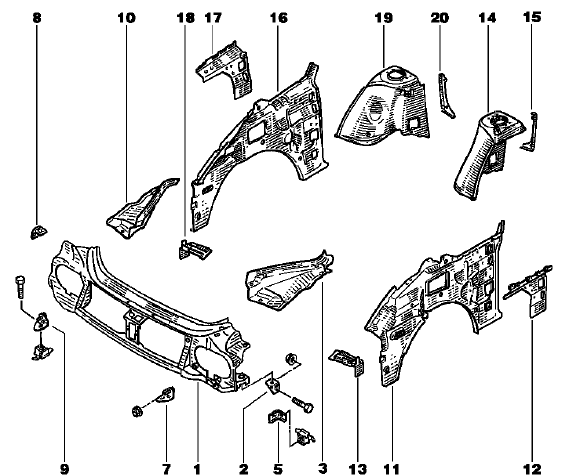

  1. Façade assemblée
  2. equerres supérieures gauche
  3. extension gauche de façade assemblée
  4. equerres latérales gauche
  5. equerres inférieures gauche
  6. equerres supérieures droite
  7. equerres inférieures droite
  8. extension droite de façade assemblée
  9. joue d'aile avant gauche
  10. renfort brancard inférieur de déflecteur gauche
  11. tirant de joue d'aile gauche
  12. passage de roue avant gauche
  13. equerres passage de roue avant gauche
  14. joue d'aile avant droite
  15. renfort de brancard inférieur droit
  16. tirant de joue d'aile droit
  17. passage de roue avant droit
  18. equerre de passage de roue avant droit

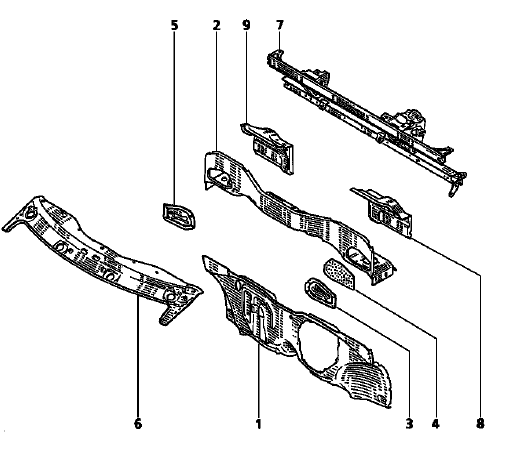

  1. Tablier
  2. tôle sur compartiment moteur
  3. trappe filtre à pollen gauche
  4. insonorisant
  5. trappe filtre à pollen droite
  6. traverse inférieure de baie
  7. echelle
  8. tôle de fermeture latérale gauche
  9. tôle de fermeture latérale droite

  1. Tunnel
  2. plancher avant gauche
  3. longeron sous cave à pied
  4. tôle de rive avant gauche
  5. longeron sous cave à pied gauche
  6. traverse avant de plancher
  7. extension de longeron
  8. longeron extérieur gauche
  9. tôle inférieure arrière gauche fermeture de bavolet
  10. tôle latérale gauche fermeture de bavolet
  11. renfort de frein à main
  12. extension de longeron droit
  13. liaison entre traverse
  14. plancher avant droit
  15. longeron sous cave à pied droit
  16. tôle de rive avant droit
  17. longeron sous cave à pied
  18. tôle latérale droite
  19. longeron extérieur droit
  20. tôle inférieure arrière droite fermeture de bavolet
  21. renfort gauche tôle de bavolet
  22. renfort droit tôle de bavolet

  1. Traverse avant de siège arrière
  2. traverse arrière de siège arrière
  3. plancher

  1. Flasque de barre panhard
  2. traverse arrière
  3. traverse inférieure arrière
  4. flasque de remorquage arrière
  5. tôle de liaison droite
  6. tôle de liaison gauche
  7. ensemble traverse inférieure

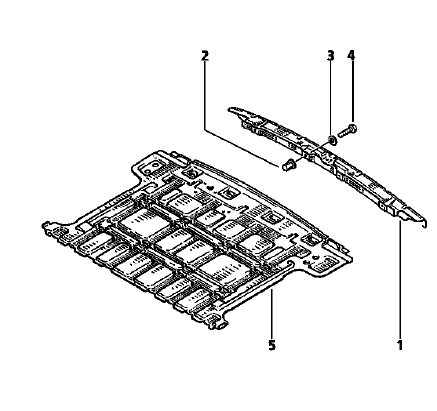

  1. Traverse de bouclier
  2. ecrou à sertir
  3. rondelle
  4. vis
  5. plancher

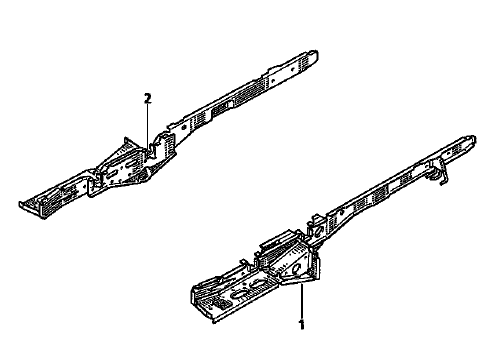

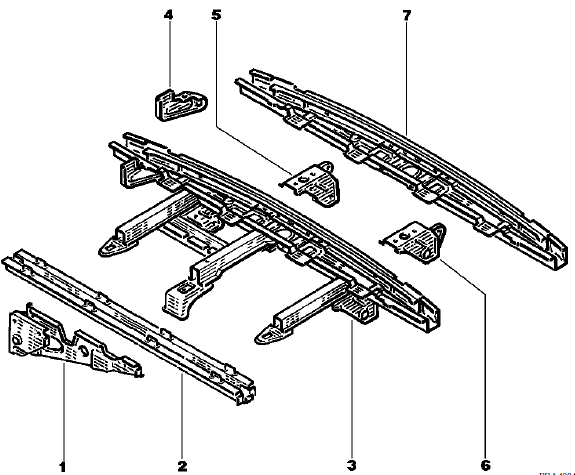

  1. Ensemble longeron gauche
  2. Ensemble longeron droit

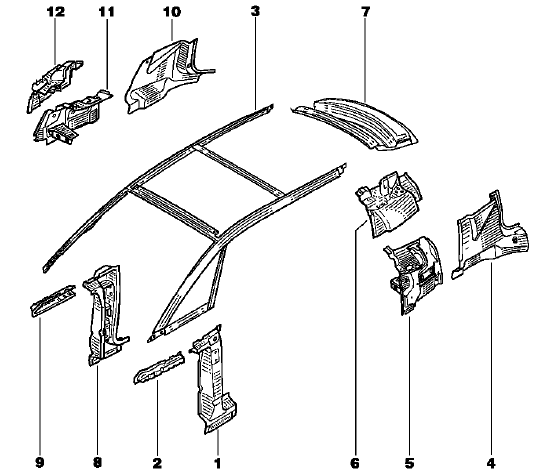

  1. Pied avant gauche
  2. brancard inférieur gauche
  3. structure supérieure
  4. custode gauche
  5. doublure de custode gauche
  6. fermeture supérieure de custode gauche
  7. traverse supérieure entre custode
  8. pied avant droit
  9. brancard inférieur droit
  10. custode droite
  11. doublure de custode droite
  12. fermeture supérieure de custode droite

  1. Joue d'aile arrière gauche
  2. panneau latéral arrière gauche
  3. cloison de passage de roue arrière gauche
  4. traverse supèrieure de fixation de bouclier
  5. jupe arrière
  6. doublure de jupe arrière
  7. joue d'aile arrière droite
  8. cloison de passage de roue arrière droit
  9. panneau latéral arrière droit
    Désignation des pièces plastique
    Structure plastique Pieces collees Pavillon avant (tôle) (version toit ouvrant). Pavillon pavillon arrière (version toit ouvrant). Aile arrière bas de caisse ail ...
