Revue technique automobile Renault Avantime: Demontage

Il est formellement interdit de démonter ce tableau de bord.

En cas de défaillance, il faut le remplacer.

Nota : dans le cas d'un remplacement du tableau de bord, il est nécessaire de le configurer. Sinon l'information vitesse clignotera tant que celui-ci ne sera pas configuré. Procéder à la synchronisation des télécommandes.

La configuration du tableau de bord est gérée par le boîtier central habitacle

Contact mis et moteur non tournant :

  •  brancher l'outil de diagnostic,
  •  rentrer en diagnostic avec le "tableau de bord",
  •  consulter le menu "configuration".

Particularité : tableau de bord

Particularité : tableau de bord

Le tableau de bord de l'avantime est du type multiplexé, il est connecté sur le bus can du véhicule d'où il obtient toute les informations utiles à l'affichage des états, défaut et vitesse sur sont panneau lcd.

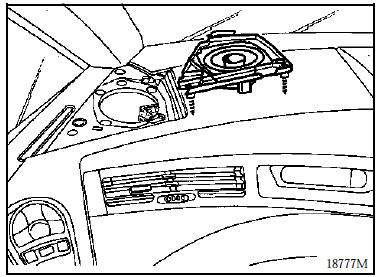

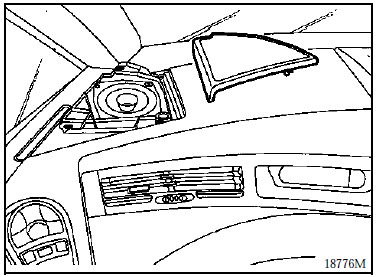

Nota : la réception du signal des télécommandes radio fréquence est assurée par un boitier récepteur situé entre le tableau de bord et le hautparleur gauche, les informations utiles à la condamnation des ouvrants, reconnaissance des codes évolutifs sont assurés par le boîtier central habitacle par l'intermédiaire du bus can . Depose : casquette de tableau de bord

    Fonctionnement

    Operation
