Revue technique automobile Renault Avantime: Depose

Cette operation est facilitee si le vehicule est sur un pont elevateur.

Elle necessite la depose de la porte, de l'aile avant et de l'aile arriere pour un echange de la piece complete.

Uniquement de la porte pour un echange partiel.

Pour l'échange du bas de caisse complet.

Déposer:

  •  la porte (voir chapitre : 47),
  •  le bas de marche,
  •  le joint primaire d'entrée de porte,
  •  l'aile avant (voir chapitre : 42 a),
  •  l'aile arrière (voir chapitre : 44 a/b).

Pour l'échange partiel du bas de caisse.

Déposer :

  •  la porte (voir chapitre : 47),
  •  partiellement le pare-boue d'aile avant et d'aile arrière.

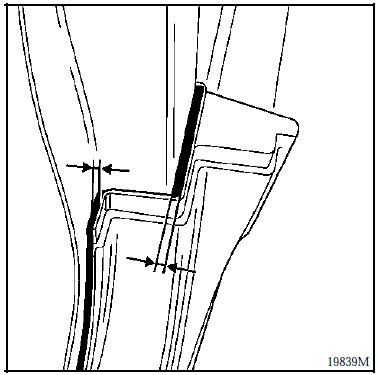

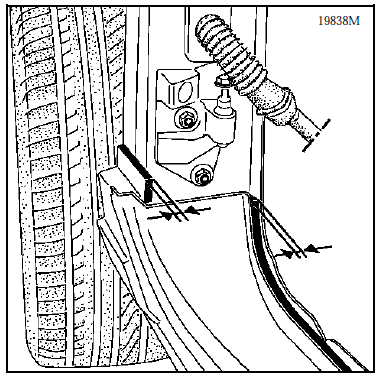

Préambule : avant la dépose, repérer la position du bas de caisse afin de retrouver lors de la repose le réglage initial de l'ensemble du côté du véhicule en positionnant des cales de réglages après la préparation du châssis.

Protéger le garnissage intérieur du véhicule.

Protéger le garnissage intérieur du véhicule.

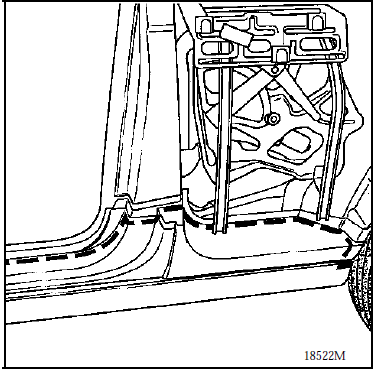

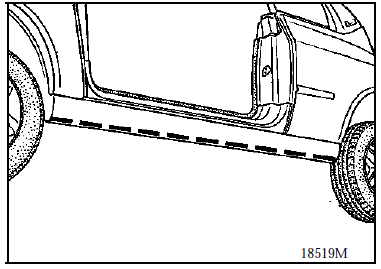

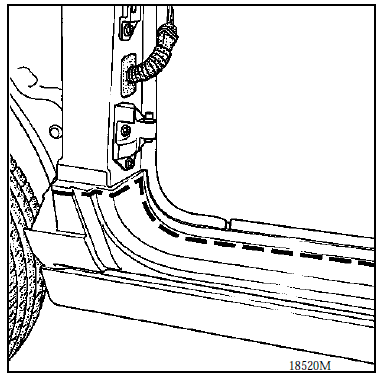

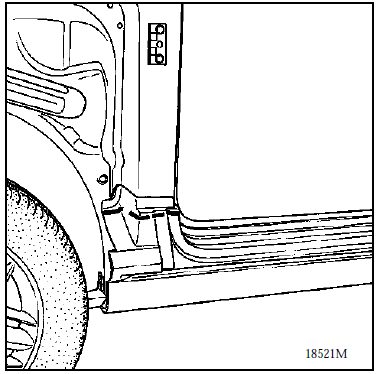

A l'aide d'un outil vibrant, découper le bas de caisse (suivant dessins).

Enlever le bas de caisse.

Araser l'excédent de colle sur le châssis en laissant

Araser l'excédent de colle sur le châssis en laissant en place une sous couche d'accrochage pour le nouveau cordon de colle.

Essuyer au chiffon sec les zones de collage sur la structure.

    Bas de caisse

    Pose de l'element neuf complet
