Revue technique automobile Renault Avantime: Depose de l'ensemble pompe - jauge

Débrancher la batterie.

Débrancher la batterie.

Déposer le réservoir à carburant.

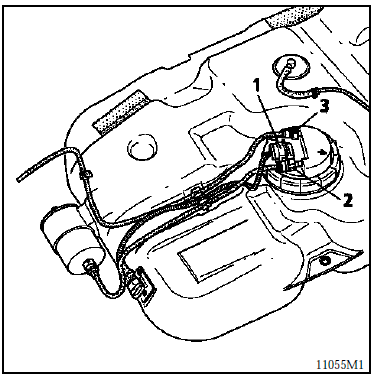

Débrancher le connecteur électrique (1).

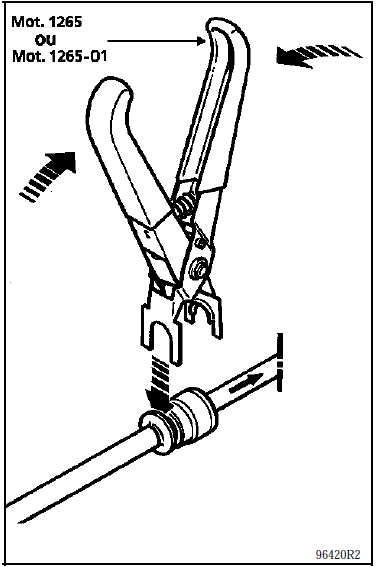

Débrancher ensuite la canalisation d'alimentation (2) (repère vert sur raccord rapide) et celle de retour de carburant (3) (repère rouge sur le raccord rapide) à l'aide de la pince spécifique mot. 1265 Ou mot. 1265-01.

Nota : si vous constatez la présence d'un anneau plastique, utilisé pour le montage en usine, au niveau du raccord rapide, il faut le déposer avant de débrancher la canalisation.

Attention : lors de la dépose des canalisations, il peut se produire des projections d'essence dues à la pression résiduelle. Prévoir une protection.

Dégager le connecteur et les tuyaux sur le côté de

Dégager le connecteur et les tuyaux sur le côté de la jauge.

Déposer l'écrou de fixation de l'ensemble pompe - jauge avec l'outil mot. 1397.

Déposer l'ensemble pompe - jauge.

Nota : s'il doit s'écouler plusieurs heures entre la dépose et la repose de l'ensemble pompe - jauge, revisser l'écrou sur le réservoir pour éviter toute déformation.
