Revue technique automobile Renault Avantime: Depose - repose

Cette pièce est démontable mais collée par la galvanisation, elle est fixée par quatre boulons sur ses renforts de fixation qui eux-mêmes sont soudés en bout de chaque longeron.

Serrer les boulons jusqu'à rupture environ 10 dan.M.

Décoller les accostages galvanisés avec un burin plat.

Lors de la repose de la traverse, si l'on constate un léger écartement des longerons, il est impératif de ne pas agrandir les trous de la traverse car c'est elle qui détermine l'entraxe des longerons.

Il sera alors nécessaire d'intervenir sur les longerons pour rétablir l'écartement :

  •  soit en soulageant le poids du groupe moteur - boîte,
  •  soit en resserrant les longerons à l'aide d'un tendeur mécanique.

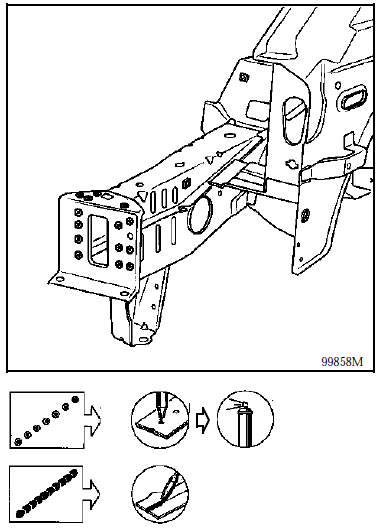

1 LIAISON AVEC ELEMENT DE LIAISON TRAVERSE EXTREME AVANT

Epaisseur des tôles (mm)

Extension latérale avant renfort 1,2
Surlongeron avant 1,2
Longeron avant partie avant 1,5
Llément fermeture longeron avant 1,2

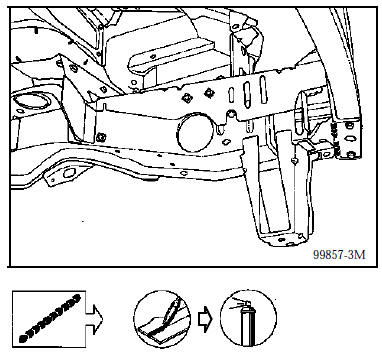

Dégrafage

épaisseur 1,50 14 Points électriques sur épaisseur 1,50

Soudure +4 Cordons mag de 25 mm

Soudure

Nota : protection et étanchéité se reporter au manuel peinture mr 601 chapitre 95.
