Revue technique automobile Renault Avantime: Doublure de custode

Introduction

Le remplacement de cette pièce est une opération complémentaire au remplacement de la custode, de la joue d'aile arrière pour une collision latérale et de la structure supérieure aluminium pour une collision supérieure.

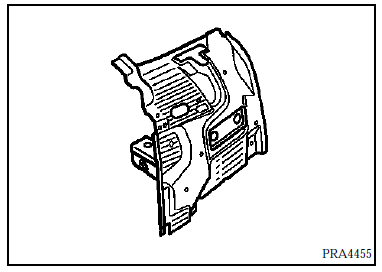

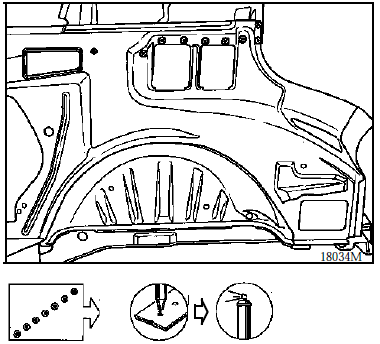

Composition de la piece M.P.R.

Opérations préliminaires

Opérations préliminaires

Dépose :

  •  du hayon,
  •  du garnissage,
  •  du panneau d'aile arrière,
  •  du pavillon,
  •  de la fermeture supérieure de custode,
  •  de la joue d'aile arrière,
  •  de la custode.

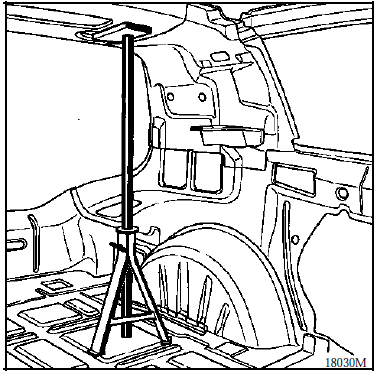

Conseil de remplacement : avant toute dépose d'une partie intermédiaire entre le plancher et la partie supérieure du châssis, il est impératif d'étayer afin de soulager et d'éviter toute déformation de la structure supérieure aluminium.

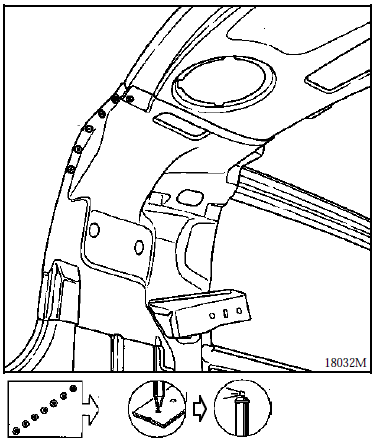

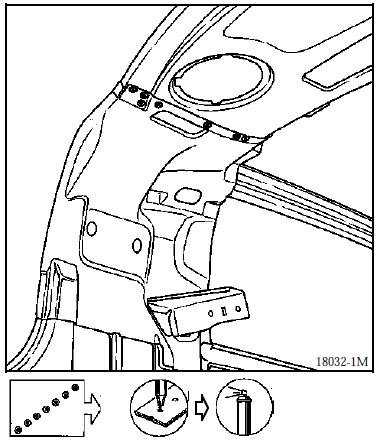

1 LIAISON AVEC FERMETURE SUPERIEURE DE CUSTODE

1 LIAISON AVEC FERMETURE SUPERIEURE DE CUSTODE

Rappel: se reporter à l'opération 44-j-1

Soudure

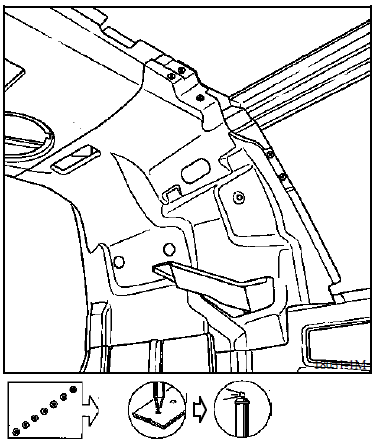

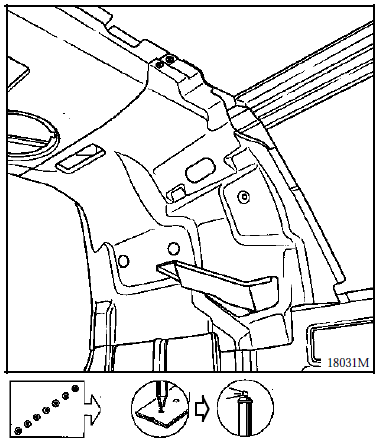

2 LIAISON AVEC JOUE D'AILE

2 LIAISON AVEC JOUE D'AILE

Rappel: se reporter à l'opération 44-i-3

Soudure

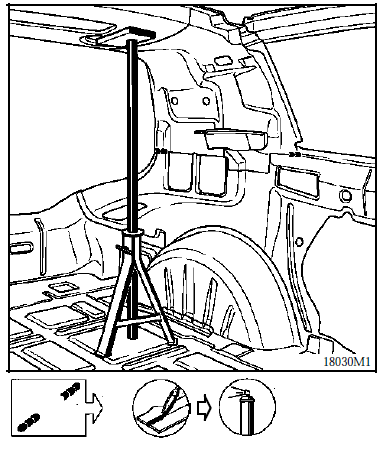

3 LIAISON AVEC TRAVERSE SUPERIEURE ENTRE CUSTODE

3 LIAISON AVEC TRAVERSE SUPERIEURE ENTRE CUSTODE

Epaisseur des tôles (mm)

Doublure de custode 1,5
Traverse supérieure entre custode 0,8

Dégrafage

9 Points de soudure électriques sur épaisseur 1,0

Soudure

Nota : protection et étanchéité se reporter au manuel peinture mr 601 chapitre 95.
