Renault Avantime

Revue technique automobile Renault Avantime: Doublure de jupe arrière

Introduction

Le remplacement de cette pièce est une opération complémentaire au remplacement de la jupe arrière pour une collision arrière.

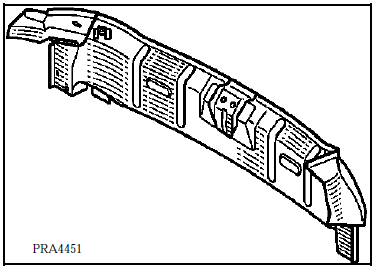

Composition de la piece M.P.R.

Opérations préliminaires

Opérations préliminaires

Dépose :

  •  du bouclier arrière,
  •  de la traverse supérieure de bouclier arrière,
  •  de la traverse inférieure de bouclier arrière,
  •  du garnissage de coffre,
  •  des panneaux d'ailes arrière,
  •  de la jupe arrière.

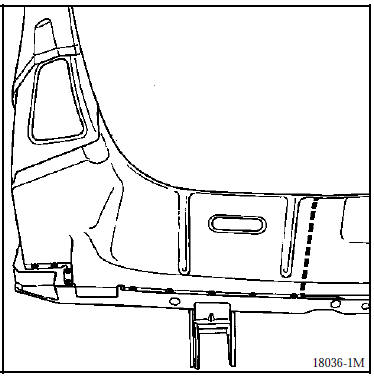

Conseil de remplacement : suivant le côté de la collision un remplacement partiel de la doublure de jupe arrière est possible en complément du remplacement partiel de la jupe arrière et dans ce cas ne déposer qu'un seul panneau d'aile arrière.

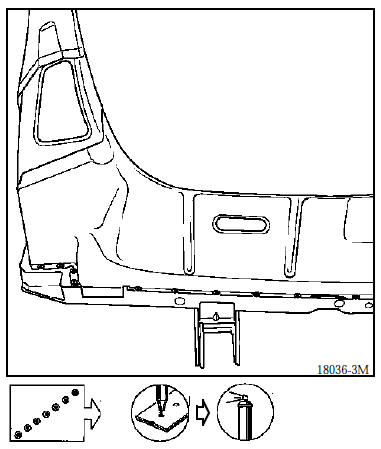

1 LIAISON AVEC JOUE D'AILE ARRIERE

1 LIAISON AVEC JOUE D'AILE ARRIERE

Epaisseur des tôles (mm)

Joue d'aile arrière 1,0
Doublure de jupe arrière 0,8

Dégrafage

6 Points de soudure électriques sur épaisseur 0,7

3 Cordons mag de 40 mm

Soudure

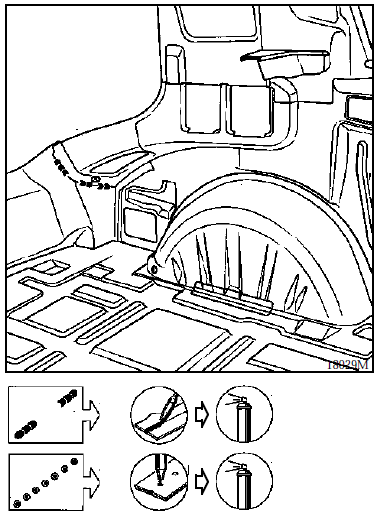

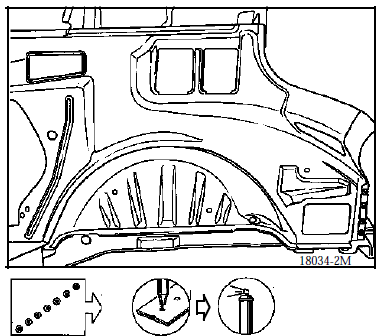

2 LIAISON AVEC PLANCHER

2 LIAISON AVEC PLANCHER

Epaisseur des tôles (mm)

Doublure de jupe arrière 0,8
Plancher 0,8

Dégrafage

sur18 Points de soudure électriques sur épaisseur 0,8

Soudure

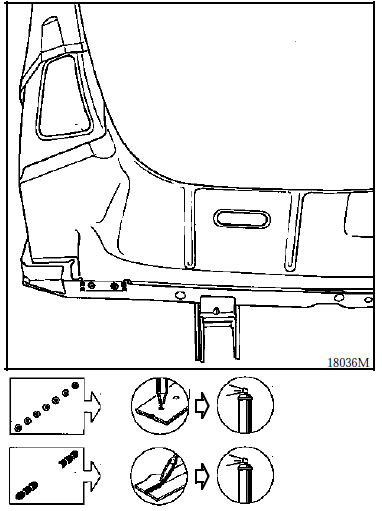

3 LIAISON AVEC TRAVERSE INFERIEURE ARRIERE

3 LIAISON AVEC TRAVERSE INFERIEURE ARRIERE

Epaisseur des tôles (mm)

Doublure de jupe arrière 0,8
Traverse inférieure arrière 2,0

Dégrafage

sur2 Points de soudure électriques sur épaisseur 0,8

Soudure2 Cordons mag de 30 mm

Soudure

Nota : protection et étanchéité se reporter au manuel peinture mr 601 chapitre 95.
