Revue technique automobile Renault Avantime: Enjoliveur de custode

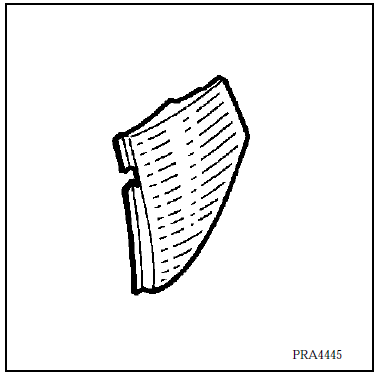

Composition de la piece M.P.R.

Reparation

Reparation

  • Fissures voir gamme de réparation n 1
  •  trous voir gamme de réparation n 2
  •  cassures voir gamme de réparation n 3

Remplacement

Baisser la vitre de custode, ouvrir le hayon.

Protéger les éléments de carrosserie autour de l'enjoliveur de custode avec du ruban adhésif épais, ainsi que l'intérieur du véhicule.

Déposer :

  •  les enjoliveurs de charnon de hayon,
  •  le joint d'enjoliveur de custode,
  •  partiellement le joint d'étanchéité de brancard aluminium,
  •  le lécheur inférieur de vitre de custode.

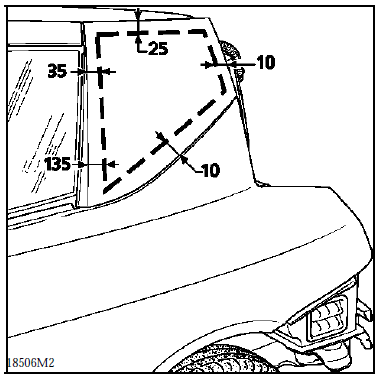

Découper à l'aide d'un outil vibrant comme indiqué sur le dessin en prenant soin de ne pas couper l'aile arrière.

Passer la corde à piano derrière l'enjoliveur de

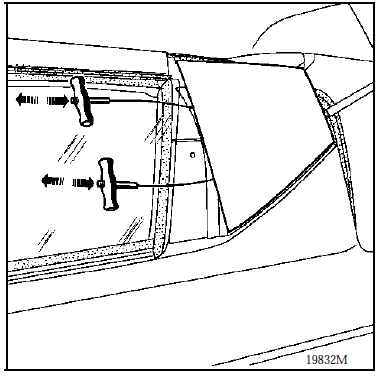

Passer la corde à piano derrière l'enjoliveur de custode et couper les cordons

Arraser le restant de colle en laissant en place une

Arraser le restant de colle en laissant en place une sous couche d'accrochage pour le nouveau cordon.

Essuyer au chiffon les zones de collage sur l'aile.

Pour l'utilisation precise des produits voir chapitre 40

Produit nécessaire : kit de collage référence : 60 25 170 306

Pose de l'element neuf

Préambule

Contrôler si l'aile arrière n'a pas été endommagée par l'outil vibrant ou la corde à piano.

Si c'est le cas, à l'aide des produits fournis dans le kit de collage :

  •  ponçer,
  •  dégraisser,
  •  appliquer du primaire,
  •  poser et lisser de la colle sur les parties endommagées

Preparation de l'aile arriere

Avec le dégraissant fourni dans le kit, nettoyer la

Avec le dégraissant fourni dans le kit, nettoyer la zone de collage.

Remarque : le collage sur un élément neuf du châssis s'effectue après avoir ponçé, dégraissé et enduit de primaire les zones de collage à l'aide des produits fournis dans le kit de collage.

Préparation de l'enjoliveur de custode

Erailler (papier p180), dégraisser et enduire de primaire la zone de collage.

Pose du cordon

Pose du cordon

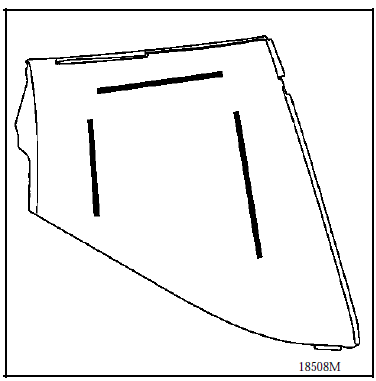

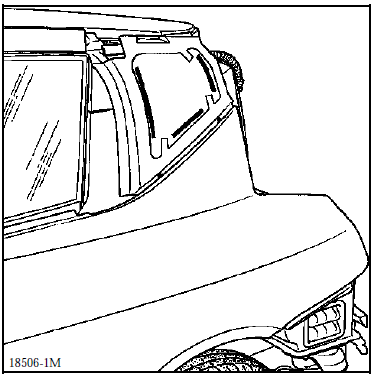

Extruder un cordon régulier sur l'aile en se guidant sur les anciens cordons ou comme indiqué pour une aile neuve.

L'enjoliveur de custode doit etre pose dans les 10 minutes qui suivent et le maintenir en place avec du ruban adhesif.

Attendre 30 minutes avant manipulation.

La repose :

  •  des enjoliveurs de charnon de hayon,
  •  du joint d'enjoliveur de custode,
  •  du joint d'étanchéité de brancard supérieur,
  •  du lécheur inférieur de vitre de custode, s'effectue après la mise en peinture.
