Revue technique automobile Renault Avantime: Fermeture de longeron partie avant

Introduction

Le remplacement de cette pièce est une opération de base pour une collision avant.

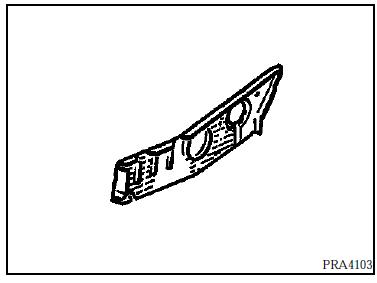

Composition de la piece M.P.R.

Opérations préliminaires.

Opérations préliminaires.

Dépose :

  •  du pare-boue,
  •  de la protection sous moteur,
  •  du bouclier,
  •  côté droit du régulateur de vitesse,
  •  du bocal de lave-vitre,
  •  côté gauche de l'avertisseur.

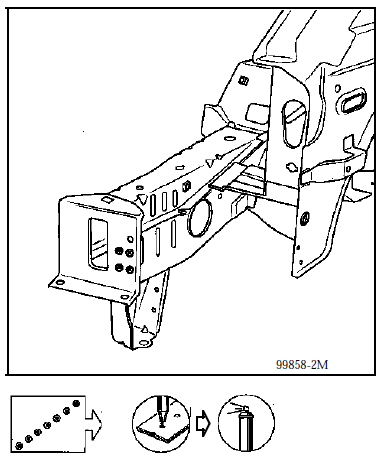

1 LIAISON AVEC ELEMENT DE LIAISON TRAVERSE EXTREME AVANT

Epaisseur des tôles (mm)

Fermeture de longeron avant 1,2
Elément de liaison traverse extrême avant 1,2

Dégrafage

épaisseur 1,20 4 Points électriques sur épaisseur 1,20

Soudure

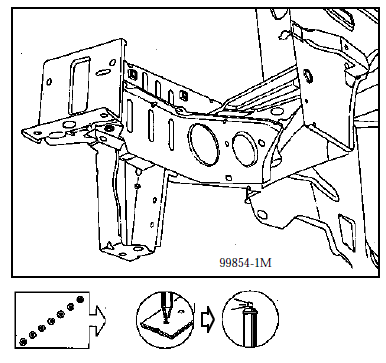

2 LIAISON AVEC EXTENSION AVANT DE

2 LIAISON AVEC EXTENSION AVANT DE LONGERON

Epaisseur des tôles (mm)

Fermeture de longeron avant 1,20
Extension de longeron 1,20

Dégrafage

1,20 1 Point électrique sur épaisseur 1,20

Soudure

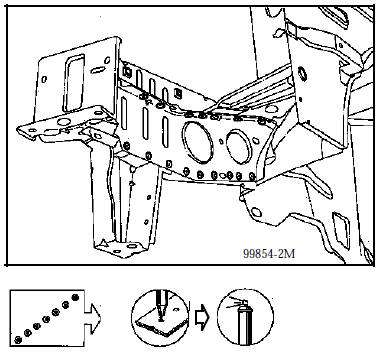

3 LIAISON AVEC LONGERON AVANT PARTIE

3 LIAISON AVEC LONGERON AVANT PARTIE AVANT

Epaisseur des tôles (mm)

Fermeture de longeron avant 1,20
Longeron avant partie avant 1,50

Dégrafage

épaisseur 1,20 16 Points électriques sur épaisseur 1,20

Soudure

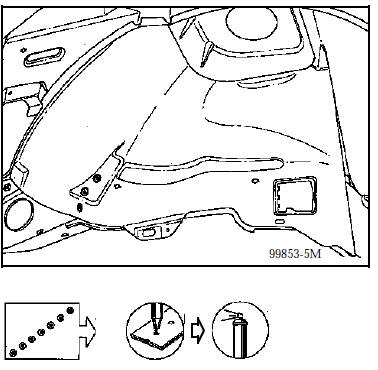

4 LIAISON AVEC PASSAGE DE ROUE

4 LIAISON AVEC PASSAGE DE ROUE

Epaisseur des tôles (mm)

Fermeture de longeron avant 1,20
Passage de roue 1,50

Dégrafage

épaisseur 1,20 3 Points électriques sur épaisseur 1,20

Soudure

Nota : protection et étanchéité se reporter au manuel peinture mr 601 chapitre 95.
