Revue technique automobile Renault Avantime: Fermeture supérieure de custode

Introduction

Le remplacement de cette pièce est une opération complémentaire au remplacement du panneau d'aile arrière, de la custode, pour une collision latérale et de la structure supérieure aluminium pour une collision supérieure.

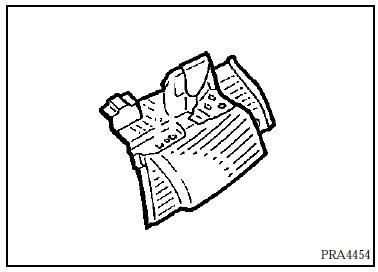

Composition de la piece M.P.R.

Opérations préliminaires

Opérations préliminaires

Dépose :

  •  du hayon,
  •  du panneau d'aile arrière,
  •  du pavillon,
  •  de la structure supérieure aluminium partielle,
  •  de la custode.

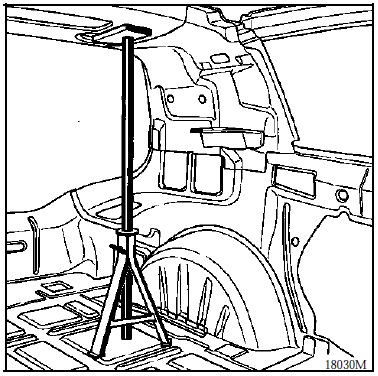

Conseil de remplacement : avant toute dépose d'une partie intermédiaire entre le plancher et la partie supérieure du châssis, il est impératif d'étayer afin de soulager et d'éviter toute déformation de la structure supérieure aluminium.

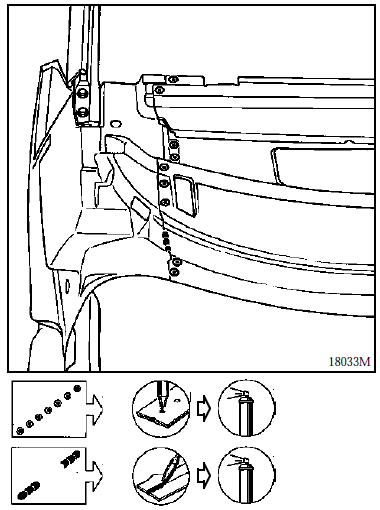

1 LIAISON AVEC DOUBLURE DE CUSTODE

1 LIAISON AVEC DOUBLURE DE CUSTODE

Epaisseur des tôles (mm)

Fermeture supérieure de custode 1,2
Doublure de custode 1,5

Dégrafage

sur 11 Points de soudure électriques sur épaisseur 1,5

Soudure

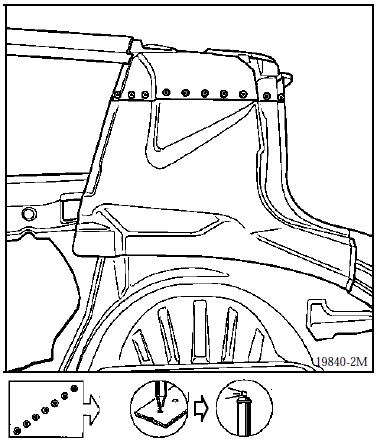

2 LIAISON AVEC TRAVERSE SUPERIEURE ENTRE

2 LIAISON AVEC TRAVERSE SUPERIEURE ENTRE CUSTODE

Epaisseur des tôles (mm)

Fermeture supérieure de custode 1,2
Traverse supérieure entre custode 1,0

Dégrafage

sur9 Points de soudure électriques sur épaisseur 1,0

Soudure2 Cordons mag de 25 mm

Soudure

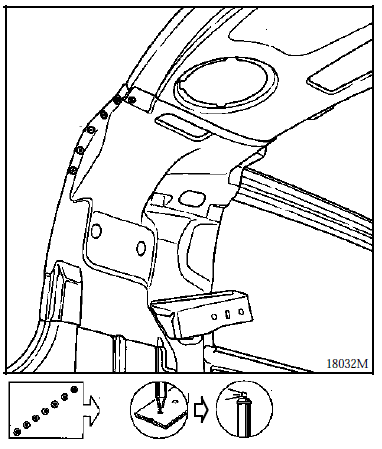

3 LIAISON AVEC CUSTODE

3 LIAISON AVEC CUSTODE

Rappel: se reporter à l'opération 44-h-2

Soudure

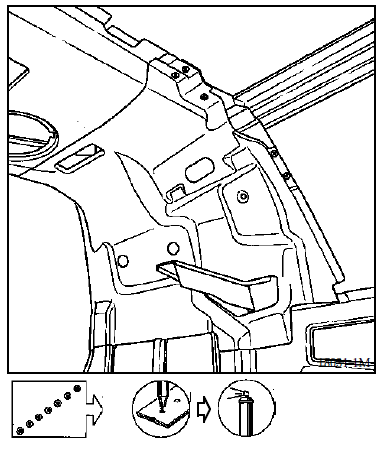

4 LIAISON AVEC STRUCTURE SUPERIEURE

4 LIAISON AVEC STRUCTURE SUPERIEURE ALUMINIUM

Rappel : se reporter aux opérations 45-e.

Nota : protection et étanchéité se reporter au manuel peinture mr 601 chapitre 95.
