Revue technique automobile Renault Avantime: Fonctionnement du limiteur de vitesse

Conditions d'entrée :

  •  interrupteur sur "limitation de vitesse",
  •  2ème rapport mesuré par les calculateurs,
  •  30 km/h minimum, 200 km/h maximum (à titre d'information),
  •  voyant ambre (limitation) allumé fixe,
  •  appui sur la touche (+), (-) ou rappel.

Conditions de sortie :

  •  appui sur l'accélérateur (point de sécurité),
  •  appui sur la touche (0),
  •  interrupteur sur (arrêt),
  •  intervention du système de contrôle de trajectoire,
  •  intervention du calculateur d'injection.

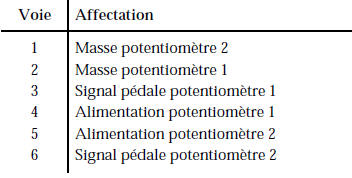

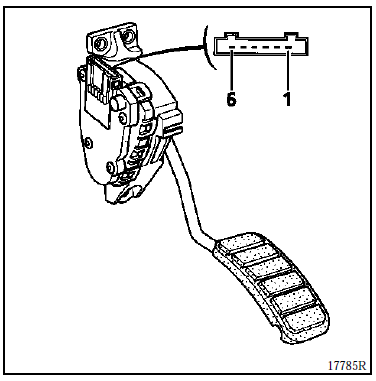

Pédale d'accélérateur

La pédale d'accélérateur possède un point dur de sécurité.

Resistance piste 1 = 1200 +- 480 Ω

Resistance piste 1 = 1200 +- 480 Ω
resistance piste 2 = 1700 +- 680 Ω

Important : pour fonctionner le véhicule doit impérativement être équipé d'une pédale d'accélérateur comportant un point dur en fin de course.

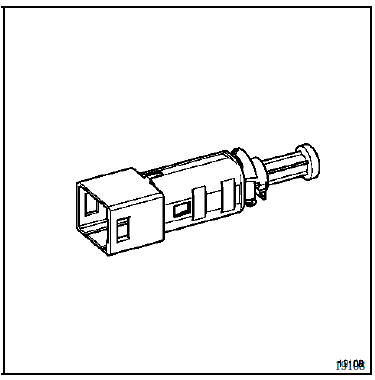

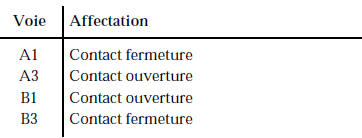

Contacteur de stop (double)

La fonction "régulation de vitesse" utilise le contact à ouverture (commun avec l'allumage des feux), le capteur à fermeture est utilisé par le calculateur d'abs.

Les deux informations sont comparées par le calculateur d'injection.

A la mise en place du contacteur sur le pédalier, tirer

A la mise en place du contacteur sur le pédalier, tirer sur la tige afin de rattraper le jeu de réglage.
