Revue technique automobile Renault Avantime: Implantation et depose des differents organes

Revue technique automobile Renault Avantime / Equipements électriques / Radio / Ampli-tuner / Implantation et depose des differents organes

Dépose de l'ampli-tuner.

Il est situé sous le siège passager.

19879M1

Important : avant de déposer le siège, afin d'éviter un déclenchement intempestif de l'airbag ou des prétentionneurs, lors de la manipulation, verrouiller le boîtier électronique à l'aide des outils de diagnostic (voir chapitre 88). Lorsque cette fonction est activée, toutes les lignes de mise à feux sont inhibées, le témoin airbag au tableau de bord s'allume.

Déposer :

  •  le siège passager et débrancher les raccordements aux prétentionneurs et à l'airbag latéral,
  •  les assises des sièges arrière.

Dégager le joint de portière.

Soulever la moquette et la protection sous tapis.

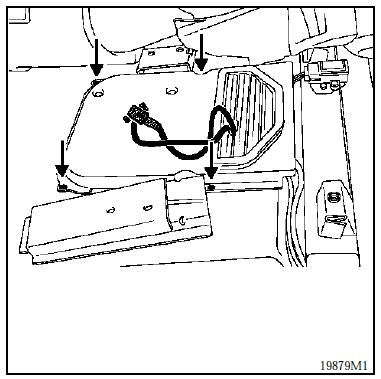

Déposer la protection plastique (quatre vis).

Déposer la protection plastique (quatre vis).

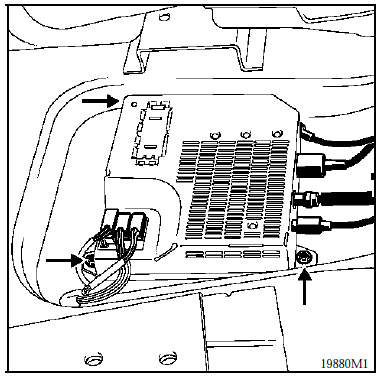

Débrancher et déposer l'ampli-tuner (trois vis).

Repose

Repose

Impobrtant :

  •  lors de la repose du siège.
  •  Rebrancher les connecteurs.
  •  Bien enclipser à fond les connecteurs noir et jaune (enclipsage fort).
  •  Effectuer un contrôle des lignes de mise à feux du système airbag à l'aide des outils de diagnostic, si tout est correct déverrouiller le calculateur par le mode commande.
  •  Vérifier que l'état "calculateur déverrouillé" est éteint.
    Ampli-tuner
    Radio haut de gamme (Pioneer 4x40w + chargeur cd) ...

    Afficheur au tableau de bord
    L'affichage des informations radio est intégré dans le tableau de bord, il dialogue avec l'amplituner par l'intermédiaire d'un bus réseau de type i2c. Pour sa d&eacut ...
