Revue technique automobile Renault Avantime: Jupe arriére

Introduction

Le remplacement de cette pièce est une opération de base pour une collision arrière.

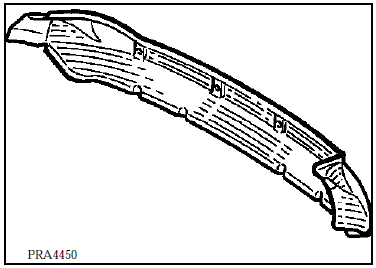

Composition de la piece M.P.R.

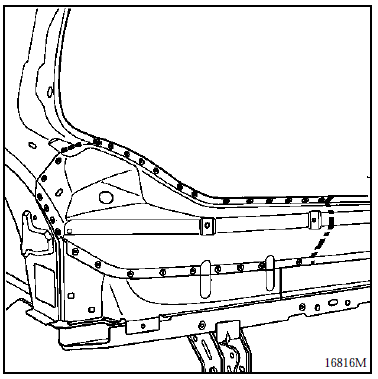

Opérations préliminaires

Opérations préliminaires

Dépose :

  •  du bouclier arrière,
  •  de la traverse supérieure de bouclier arrière,
  •  du garnissage de coffre,
  •  des panneaux d'ailes arrière.

Conseil de remplacement : suivant le côté de la collision un remplacement partiel de la jupe arrière est possible et dans ce cas ne déposer qu'un seul panneau d'aile arrière.

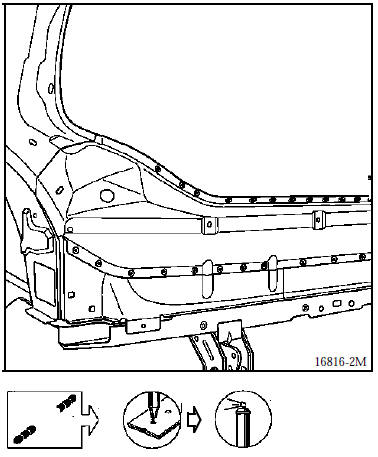

1 LIAISON AVEC DOUBLURE DE JUPE ARRIERE

1 LIAISON AVEC DOUBLURE DE JUPE ARRIERE

Epaisseur des tôles (mm)

Jupe arrière 1,0
Doublure de jupe arrière 0,8

Dégrafage

sur41 Points de soudure électriques sur épaisseur 1,0

Soudure

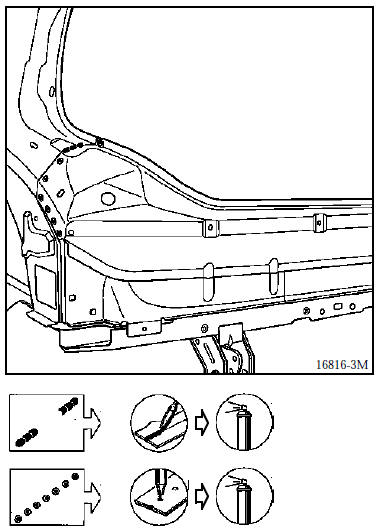

2 LIAISON AVEC CUSTODE

2 LIAISON AVEC CUSTODE

Epaisseur des tôles (mm)

Jupe arrière 1,0
Custode 1,0

Dégrafage

sur7 Points de soudure électriques sur épaisseur 1,0

Soudure+2 Cordon mag de 20 mm

Soudure

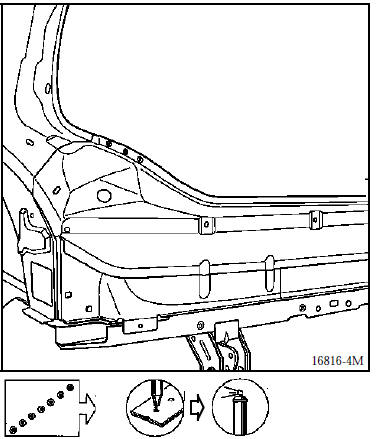

3 LIAISON AVEC JOUE D'AILE ARRIERE

3 LIAISON AVEC JOUE D'AILE ARRIERE

Epaisseur des tôles (mm)

Jupe arrière 1,0
Joue d'aile arrière 1,0

Dégrafage

sur 3 Points de soudure électriques sur épaisseur 1,0

Soudure

Nota : protection et étanchéité se reporter au manuel peinture mr 601 chapitre 95.
