Revue technique automobile Renault Avantime: Légende des vignettes

Couper au burin Couper au burin
Meuler le cordon ou les points de soudureMeuleuse droite equipee Meuler le cordon ou les points de soudure

Meuleuse droite equipee d'fun disque bakelite . 75, Epaisseur 1,8 a 3,2 mm.

Fraiser les points de soudureMeuleuse droite 20 000 tr/min. Fraiser les points de soudure

Meuleuse droite 20 000 tr/min. Equipee de fraise spherique . 10 Ou 16 mm.

Fraiser les points de soudureForêt à dépointer. Vitesse de Fraiser les points de soudure

Forêt à dépointer. Vitesse de rotation 800 à 1 000 tr/min

Dégrafer la bande de tôle Dégrafer la bande de tôle
Nettoyer les surfaces a souderDisque fibre . 100 Mm Nettoyer les surfaces a souder

Disque fibre . 100 Mm

Couper à la scieScie pneumatique alternative Couper à la scie

Scie pneumatique alternative

Decouper la piece en meulant la carre ou Decouper la piece en meulant la carre ou arraser les parties de points de soudure restantes

Meuleuse verticale munie d'fun plateau caoutchouc et d'fun disque fibre . 120 A 180 mm grain p36

Débrasage Débrasage
Soudure par points de chaînette sous Soudure par points de chaînette sous gaz de protection mag

Nota : pour une bonne qualité de soudure, il est conseillé d'utiliser un gaz composé d'argon + 15% de co2 qui est considéré comme un gaz actif (mag)

Soudure par bouchonnageSous gaz de protection mag Soudure par bouchonnage

Sous gaz de protection mag

Effectuer une injection de corps creuxPistolet sous pression muni Effectuer une injection de corps creux

Pistolet sous pression muni d'un embout flexible

Sigle de sécuritéIl signifie que l'opération de soudure en Sigle de sécurité

Il signifie que l'opération de soudure en cours concerne un ou plusieurs éléments de sécurité du véhicule

Application de peinture à base d'aluminiumElle doit être faite Application de peinture à base d'aluminium

Elle doit être faite sur les faces d'accostage de chacune des pièces à souder par bouchonnage. Cette peinture est conductrice de courant et résiste aux hautes températures ; elle assure une protection anti-corrosion autour des points de soudure

Effectuer un cordon de mastic extrudé Effectuer un cordon de mastic extrudé
  •  pistolet à cartouche manuel ou pneumatique
  •  mastic de sertis ou d'accostage à un ou deux composants

Effectuer une pulvérisation de mastic

Effectuer une pulvérisation de mastic
  •  pistolet sous pression
  •  mastic antigravillon et anticorrosion à deux composants

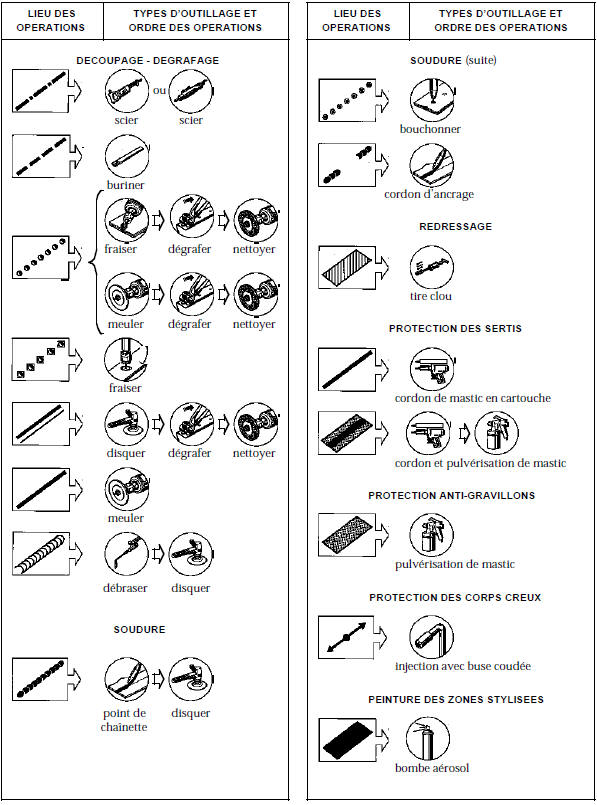

Utilisation des vignettes

    Jeu des ouvertures (jeux d'aspect)
    ...

    Utilisation des vignettes
    Decoupage - degrafage                               ...

    D'autres materiaux:

    Garniture d'assise
    ImportantAvant la dépose :  brancher l'outil diagnostic,  mettre le contact,  procéder à la désactivation de l'airbag. Lorsque cette fonction est activée, toutes les lignes de mise à feux sont inhibées, ...

    PP. Polypropylène (bouclier apprêté mpr)
    Bouclier livré apprêté Nota : dans le cas d'une réparation, se reporter à la gamme peinture décrite dans la note technique peintures plastiques.  Se reporter à la fiche technique ixell pour pression d'application, dilution, temp ...

    Depose
    Cette operation est facilitee si le vehicule est sur un pont elevateur. Elle necessite la depose de la porte, de l'aile avant et de l'aile arriere pour un echange de la piece complete. Uniquement de la porte pour un echange partiel. Pour l'échange du bas de cais ...
