Revue technique automobile Renault Avantime: Le clavier

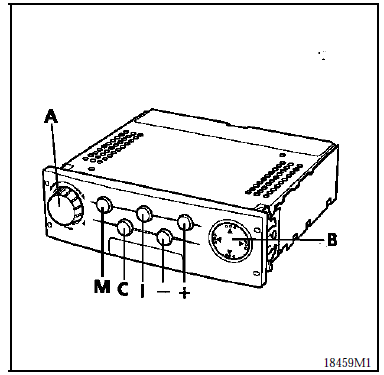

Le clavier est intégré à l'unité centrale de communication.

Il est composé :

  •  d'une touche rotative (a) qui permet :
  •  de se déplacer dans les différents menus,
  •  de valider.
  •  D'un pavé (b) de déplacement qui permet :
  •  de se déplacer sur la carte en mode manuel,
  •  de faire un choix dans les différents menus.
  •  D'une touche menu (m) qui permet :
  •  de sélectionner le menu principal.
  •  D'une touche menu (i) qui permet :
  •  de répéter les messages parlés.
  •  D'une touche menu (c) qui permet :
  •  de commuter les messages en sourdine.
  •  De touches (+) et (-) qui permettent d'augmenter et diminuer le volume des messages.

Depose repose

Depose repose

La dépose de l'unité de communication s'effectue à l'aide des outils de dépose d'autoradio.

    Unite centrale de communication (ucc)
    Pour fonctionner, le calculateur de navigation carminat doit être accompagné d'une unité centrale de communication. Celle-ci, située audessus de l'autoradio, comporte le ...

    Affectations des connecteurs
    Connecteur (a) 15 voies (rouge) Non utilisé. Connecteur (b) 30 voies (gris) (D) et (e) : entrée et sortie d'antenne radio Connecteur (c) 30 voies (vert) ...
