Revue technique automobile Renault Avantime: Les actionneurs

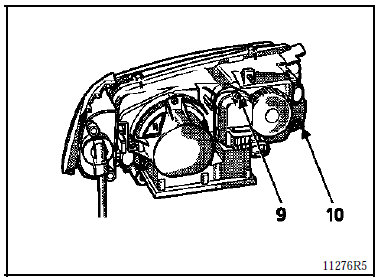

Visser la vis de réglage en hauteur (9) du projecteur (10 tours maximum).

Tourner l'actionneur d'un huitième de tour et le dégager du bloc optique.

Désaccoupler la rotule du projecteur en basculant légèrement l'actionneur.

Important : après avoir remplacé les actionneurs,

Important : après avoir remplacé les actionneurs, il est nécessaire de procéder à l'initialisation du système et au réglage des projecteurs (9 et 10)

Important : le remplacement du boîtier électronique (ballast) nécessite la dépose du projecteur et le remplacement de son boîtier support et des joints d'étanchéité (kit pièces de rechange). Les éléments plastique du phare sont disponibles en pièce de rechange.

Avant la dépose d'un phare cassé suite à un choc, assurez-vous de son fonctionnement et remplacer les pièces plastique.

Depose

Déposer

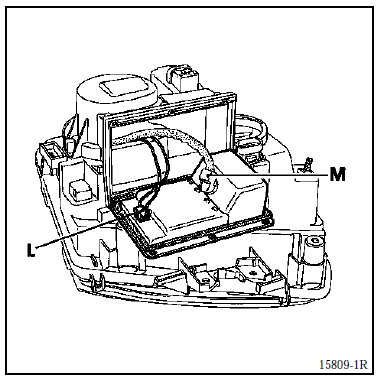

  •  les vis de fixation du boîtier électronique, puis débrancher les connecteurs (l et m).

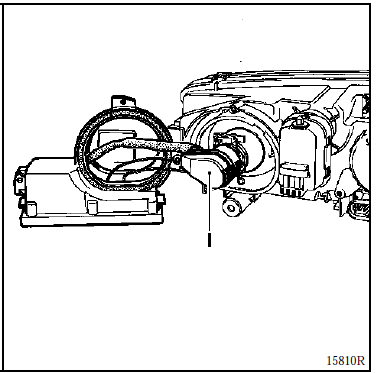

Tourner le connecteur de la lampe (i) d'un huitième

Tourner le connecteur de la lampe (i) d'un huitième de tour (sens inverse horloge) et le dégager du boîtier.

Repose

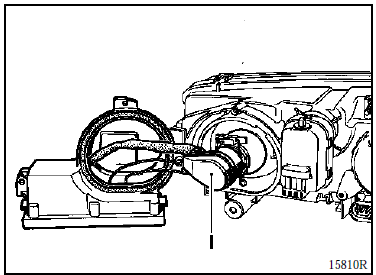

Important : à chaque démontage, il est impératif de remplacer le boîtier support et les deux joints d'étanchéité en s'assurant de leur bon positionnement. Repositionner impérativement le connecteur (i) de la lampe comme indiqué sur le dessin cidessous.

Serrer :

Serrer :

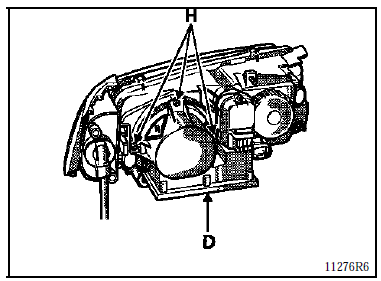

  •  les vis (h) du nouveau boîtier support sur l'optique au couple de 0,8 nm,
  •  les vis (d) du boîtier électronique sur son boîtier de protection au couple de 1,2 nm.

Important : procéder à l'initialisation du système

Important : procéder à l'initialisation du système et au réglage des projecteurs comme décrit page 80-12.

Important : le remplacement de la lampe au xénon nécessite la dépose du projecteur et le remplacement de son boîtier support et des joints d'étanchéité.

Depose

Déposer le boîtier support selon la méthode indiquée page précédente.

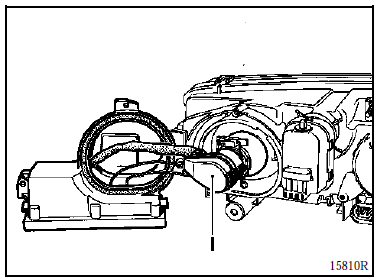

Tourner le connecteur de la lampe (i) d'un huitième de tour (sens inverse horloge) et le dégager.

Déposer la lampe après avoir déclipsé ses agrafes

Déposer la lampe après avoir déclipsé ses agrafes de maintien.

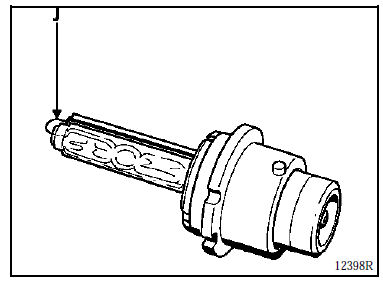

Attention : la lampe ne doit subir aucun choc. Le conducteur externe (j) est très fragile et ne doit pas être déformé.

Repose

Repose

Important : à chaque démontage, il est impératif de remplacer le boîtier support et les deux joints d'étanchéité en s'assurant de leur bon positionnement. Prendre la lampe par son culot (ne pas toucher l'ampoule avec les doigts, sinon la nettoyer avec de l'alcool et un chiffon doux non pelucheux).

Mettre la lampe en place en positionnant la gorge de celle-ci en face de l'ergot situé en haut de son support.

Repositionner impérativement le connecteur (i) de la lampe comme indiqué sur le dessin cidessous.

Serrer :

Serrer :

  •  les vis du nouveau boîtier support de boîtier électronique sur l'optique au couple de 0,8 nm,
  •  les vis du boîtier électronique sur son boîtier de protection au couple de 1,2 nm.

Important : procéder à l'initialisation du système et au réglage des projecteurs comme décrit page 80-12.
