Revue technique automobile Renault Avantime: Longeron arrière

Introduction

Le remplacement de cette pièce est une opération complémentaire au remplacement du plancher arrière partiel.

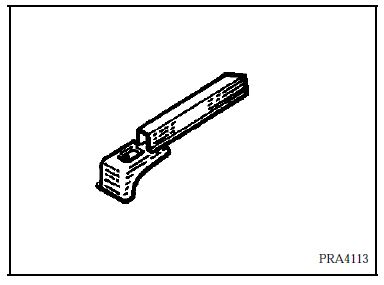

Composition de la piece M.P.R.

Opérations préliminaires.

Opérations préliminaires.

Dépose :

  •  de l'ensemble banquette arrière,
  •  des garnissages de passage de roue,
  •  du garnissage de plancher arrière,
  •  de l'échappement côté droit,
  •  de la roue de secours.

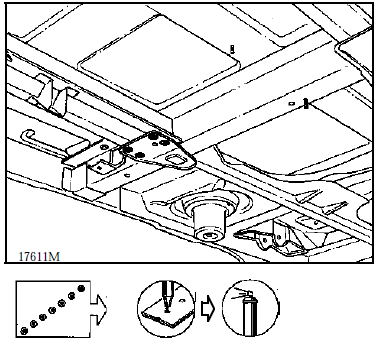

1 LIAISON AVEC TÔLE DE LIAISON

Epaisseur des tôles (mm)

Longeron arrière 1,5
Tôle de liaison 2,0

Dégrafage

épaisseur 1,5 4 Points électriques sur épaisseur 1,5

Soudure

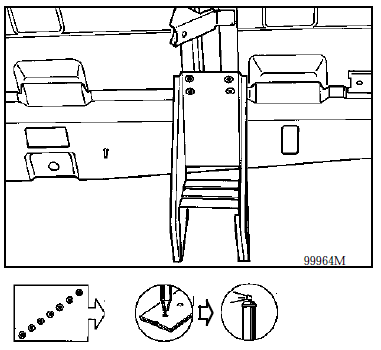

2 LIAISON AVEC PLAQUETTE LIAISON LATERALE

2 LIAISON AVEC PLAQUETTE LIAISON LATERALE MILIEU

Epaisseur des tôles (mm)

Longeron arrière 1,5
Plaquette liaison latérale milieu 1,5

Dégrafage

épaisseur 1,5 4 Points électriques sur épaisseur 1,5

Soudure

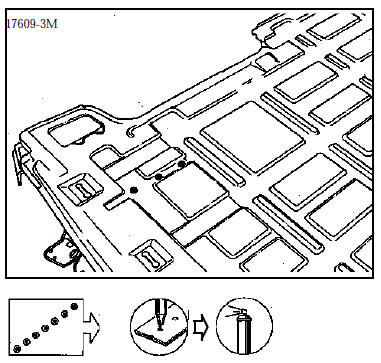

3 LIAISON AVEC PLANCHER ARRIERE

3 LIAISON AVEC PLANCHER ARRIERE

Epaisseur des tôles (mm)

Longeron arrière 1,5
Plancher 0,8

Dégrafage

épaisseur 1,5 3 Points électriques sur épaisseur 1,5

Soudure

Nota : protection et étanchéité se reporter au manuel peinture mr 601 chapitre 95.
