Le boîtier central habitacle communique avec le boîtier de gestion du toit ouvrant coulissant par l'intermédiaire d'une liaison série pour autoriser son fonctionnement et lui donner des consignes.

Exemple :

  •  le boîtier de gestion du toit ouvrant coulissant ne pourra pas fonctionner si la tension de la batterie n'est pas suffisante (seuil déterminé par le boîtier central habitacle).
  •  Les vitres électriques restent alimentées 30 secondes après la coupure de l'après contact (alimentation de puissance boîtier central habitacle conservée, voie a11 du boîtier de gestion du toit ouvrant coulissant ).
  •  Fermeture de toutes les vitres par appui long sur le plip (non disponible actuellement).

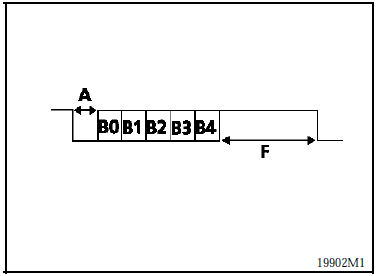

Protocole de communication :

  •  un bit de start (a) à 0,
  •  quatre bits de données (b0 à b3),
  •  un bit de parité paire (b4),
  •  un intertrame de cinq bits minimum à un,
  •  la durée d'un bit (a) est fixé à 4,1 ms soit une trame de 2,6 ms plus un intertrame (f) de 20,5 ms.
  •  B0 : mode de forçage (si b0 = 0),
  •  b1 : réservé,
  •  b3-b2 = 00 :
  • uverture toit ouvrant coulissant et store (si b0 = 0),
  •  b3-b2 = 01 :
  • uverture lève-vitres avant droite et gauche (si b0 = 0),
  •  b3-b2 = 10 :
  • uverture lève-vitres arrière droite et gauche (si b0 = 0),
  •  b3-b2 = 11 : fermeture générale (si b0 = 0).
