Revue technique automobile Renault Avantime: Passage de roue (coupelle d'amortisseur)

Introduction

Le remplacement de cette pièce est une opération complémentaire au remplacement du côté d'auvent.

Cette opération nécessite une mise au banc de réparation.

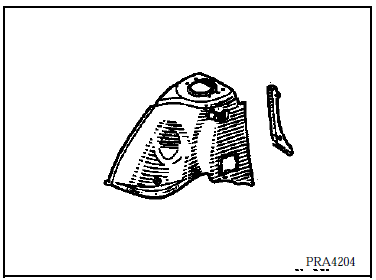

Composition de la piece M.P.R.

Opérations préliminaires.

Opérations préliminaires.

Dépose :

  •  de l'aile avant,
  •  de la boîte à eau,
  •  du berceau et du train avant,
  •  de la planche de bord en partie supérieure uniquement,
  •  de l'insonorisant.

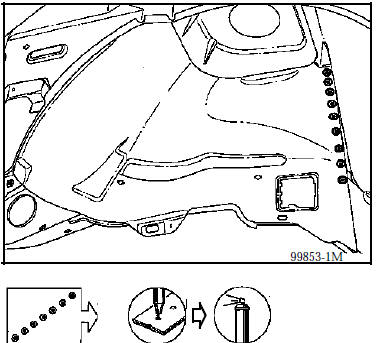

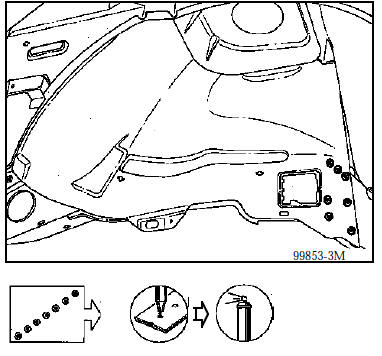

1 LIAISON AVEC FERMETURE DE LONGERON AVANT

Epaisseur des tôles (mm)

Passage de roue 1,5
Fermeture de longeron avant 0,7

Dégrafage

épaisseur 1,5 3 Points électriques sur épaisseur 1,5

Soudure

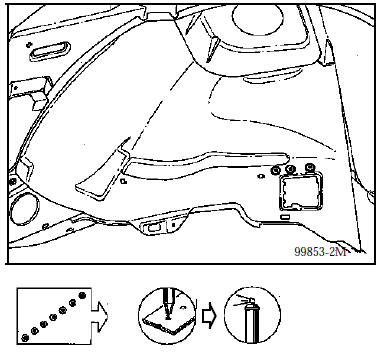

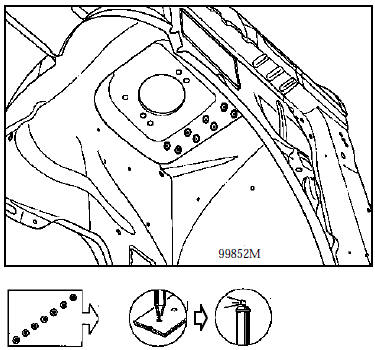

2 LIAISON AVEC RENFORT SUPERIEUR DE BOITE DE VITESSES

2 LIAISON AVEC RENFORT SUPERIEUR DE BOITE DE VITESSES

Epaisseur des tôles (mm)

Passage de roue 1,5
Support supérieur de boîte de vitesses 1,2

Dégrafage

épaisseur 1,5 11 Points électriques sur épaisseur 1,5

Soudure

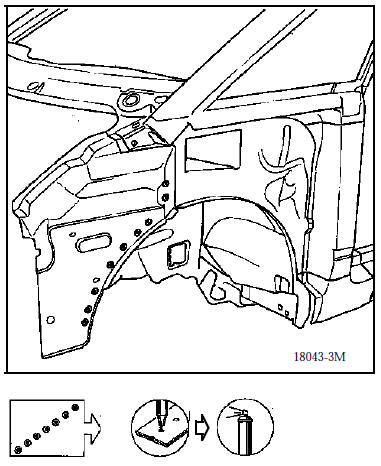

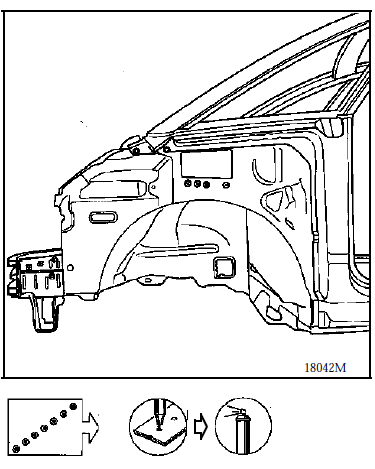

3 LIAISON AVEC JOUE D'AILE

3 LIAISON AVEC JOUE D'AILE

Epaisseur des tôles (mm)

Passage de roue 1,5
Joue d'aile 0,7

Dégrafage

épaisseur 1,5 13 Points électriques sur épaisseur 1,5

Soudure

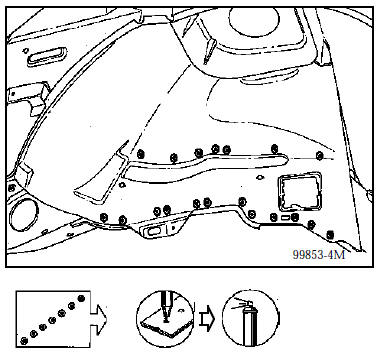

4 LIAISON AVEC LONGERON AVANT PARTIE AVANT

4 LIAISON AVEC LONGERON AVANT PARTIE AVANT

Epaisseur des tôles (mm)

Passage de roue 1,5
Longeron avant partie avant 1,5
Renfort de longeron 2,5

Dégrafage

épaisseur 1,5 19 Points électriques sur épaisseur 1,5

Soudure

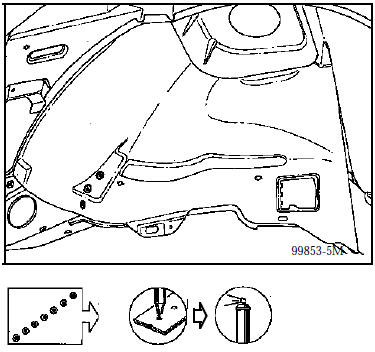

5 LIAISON AVEC RENFORT DE CHOC

5 LIAISON AVEC RENFORT DE CHOC

Epaisseur des tôles (mm)

Renfort de choc 2,5
Passage de roue 1,5

Dégrafage

épaisseur 2,5 3 Points électriques sur épaisseur 2,5

Soudure

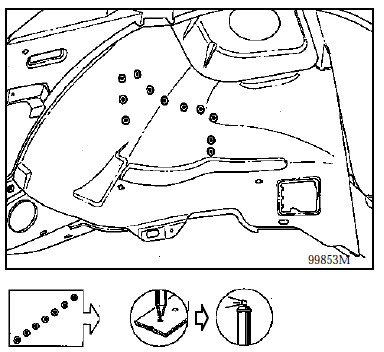

6 LIAISON AVEC LONGERON AVANT PARTIE ARRIERE

6 LIAISON AVEC LONGERON AVANT PARTIE ARRIERE

Epaisseur des tôles (mm)

Passage de roue 1,5
Longeron avant partie arrière 1,5

Dégrafage

épaisseur 1,5 7 Points électriques sur épaisseur 1,5

Soudure

7 LIAISON AVEC EQUERRE DE LIAISON DE TABLIER

7 LIAISON AVEC EQUERRE DE LIAISON DE TABLIER

Epaisseur des tôles (mm)

Passage de roue 1,5
Equerre de liaison de tablier 1,0

Dégrafage

épaisseur 1,5 9 Points électriques sur épaisseur 1,5

Soudure

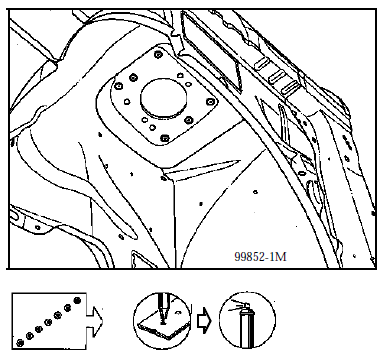

8 LIAISON AVEC CLOISON DE CHAUFFAGE

8 LIAISON AVEC CLOISON DE CHAUFFAGE

Epaisseur des tôles (mm)

Passage de roue 1,5
Cloison de chauffage 1,0
Coupelle d'amortisseur 2,0

Dégrafage

épaisseur 1,0 8 Points électriques sur épaisseur 1,0

Soudure

9 LIAISON AVEC CONDUIT D'AIR

9 LIAISON AVEC CONDUIT D'AIR

Epaisseur des tôles (mm)

Passage de roue 1,5
Conduit d'air 1,0

Dégrafage

épaisseur 1,5 6 Points électriques sur épaisseur 1,5

Soudure

Nota : protection et étanchéité se reporter au manuel peinture mr 601 chapitre 95.
    Coté d'auvent partiel

    Support supérieur de boîte de vitesses
