Revue technique automobile Renault Avantime: Pavillon arrière de toit coulissant

Revue technique automobile Renault Avantime / Tôlerie / Dessus de caisse / Pavillon arrière de toit coulissant

Reparation

Reparation

Seules les fissures, trous et petites cassures inférieures à 50 mm seront bouchés suivant les gammes de réparation plastique décrites dans le chapitre 40.

Remplacement

Pièces à remplacer systématiquement

  • Les enjoliveurs de custodes.

Outillage nécessaire

  • Scie (avec disque ou lame à poudre de diamant).
  •  Spatule affûtée.
  •  Pistolet à extruder la colle.
  •  Kits de collage n 60 25 170 306.

Depose

Depose

Déposer :

  •  les enjoliveurs latéraux de pavillon (voir chapitre 45-a),
  •  les enjoliveurs de charnons de hayon,
  •  le hayon,
  •  les enjoliveurs de custodes (voir chapitre 44-a).

Protéger l'intérieur du véhicule des poussières de découpe et la structure supérieure aluminium avec de l'adhésif épais.

Découpe du pavillon

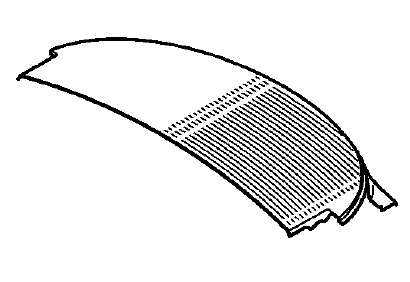

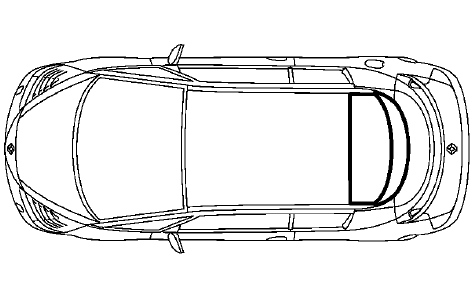

A l'aide d'une scie vibrante, découper le toit suivant dessin.

Passer une corde à piano munie de deux poignées sous le morçeau de toit restant et couper en prenant soins de ne pas endommager le cadre de toit coulissant et la structure supérieure aluminium.

Retirer les restes de toit et de cordons à l'aide d'une spatule au bord tranchant en laissant une sous couche d'accrochage pour le nouveau cordon de colle.

Essuyer au chiffon sec les zones de collage sur la structure.

Pose

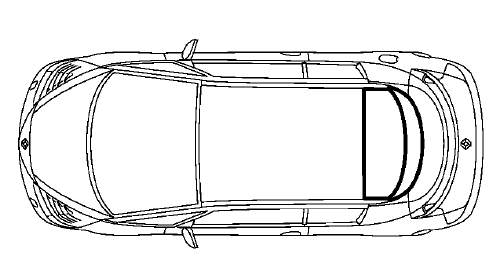

Présenter le pavillon sur la voiture.

Le centrer par rapport aux deux brancards.

Le régler par rapport aux brancards supérieurs aluminium et à la vitre fixe de toit coulissant.

Repérer cette position à l'aide de bandes d'adhésif.

Préparation et collage :

Pavillon

  • Dégraisser la zone de collage.
  •  Enduire de primaire.
  •  Laisser sécher 10 minutes.

Structure

Structure

  • Dégraisser l'ancienne zone de collage.
  •  Enduire de primaire.
  •  Laisser sécher 10 minutes.

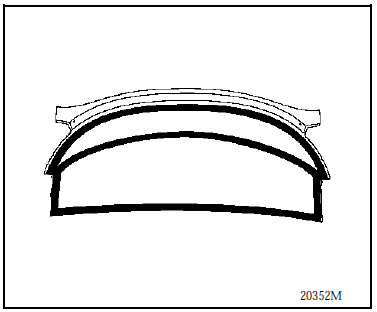

Extruder des cordons de diamètre 10-12 mm sur la

Extruder des cordons de diamètre 10-12 mm sur la structure supérieure aluminium.

Poser le pavillon sur la voiture, en le positionnant par rapport aux adhésifs, dans les 10 minutes après l'extrusion de la colle.

La repose des autres éléments se fera après l'opération de peinture

Important : vérifier l'étanchéité du pavillon avant l'opération de peinture.
