Revue technique automobile Renault Avantime: Plancher arrière partiel

Introduction

Le remplacement de cette pièce est une opération complémentaire au remplacement de la traverse inférieure arrière, du longeron arrière, de la traverse de coffre pour une collision arrière.

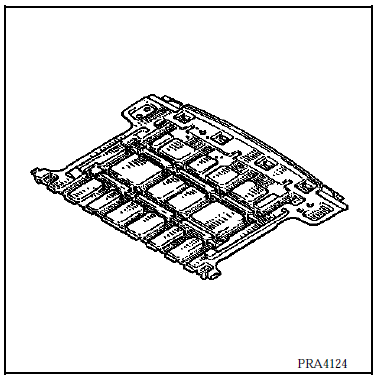

Composition de la piece M.P.R

Opérations préliminaires.

Opérations préliminaires.

Dépose :

  •  du bouclier,
  •  de la traverse de bouclier,
  •  des feux arrière,
  •  des ailes arrière,
  •  des garnissages de passages de roues,
  •  du garnissage de plancher,
  •  de la roue de secours,
  •  de l'échappement,
  •  de la traverse de coffre.
Nota : pour le découpage ainsi que la préparation avant soudure se reporter au chapitre 40 "généralités".

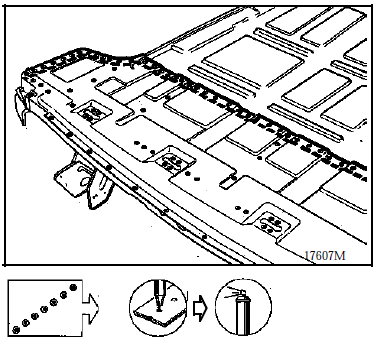

1 LIAISON AVEC PLANCHER

Epaisseur des tôles (mm)

Plancher arrière 0,8
Longeron extérieur 2,5
Longeron arrière 1,5
Traverse inférieure arrière 2,0

Dégrafage

60 Points électriques sur épaisseur 0,8

Soudure

Nota : protection et étanchéité se reporter au manuel peinture mr 601 chapitre 95.
