Revue technique automobile Renault Avantime: Pose de l'element neuf complet

Pour utilisation precise des produits voir chapitre 40

Préparation du châssis

Dégraisser et enduire la zone de collage, (zones galvanisées dénudées, ou endommagées) avec le primaire fourni dans le kit.

Poser des cales de réglages sur le châssis afin d'obtenir le jeu initial. Exemple : cale de réglage de pare-brise.

Remarque : le collage sur un élément neuf du châssis s'effectue après avoir dégraissé et enduit la zone de collage à l'aide de primaire.

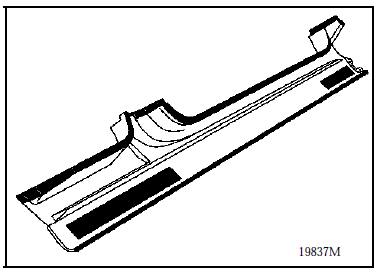

Préparation du bas de caisse neuf

Préparation du bas de caisse neuf

Erailler (papier p180 fourni dans le kit) la zone de collage.

Dégraisser et enduire de primaire la zone de collage du bas de caisse.

Pose du cordon

Pose du cordon

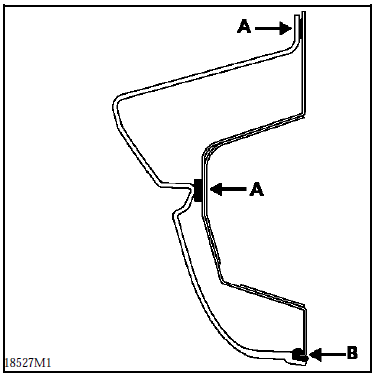

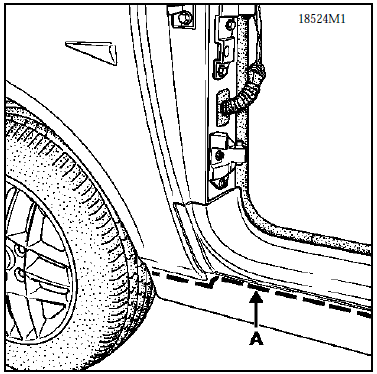

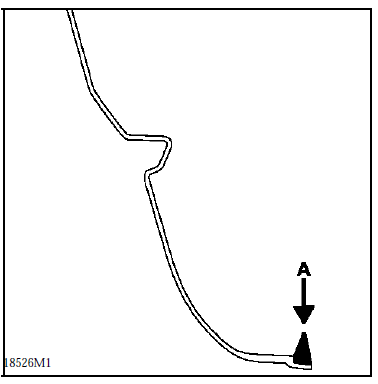

Extruder des cordons régulier sur le châssis en partie supérieure et sur le bas de caisse neuf pour le cordon inférieur (a).

Le bas de caisse doit etre colle dans les 10 minutes qui suivent.

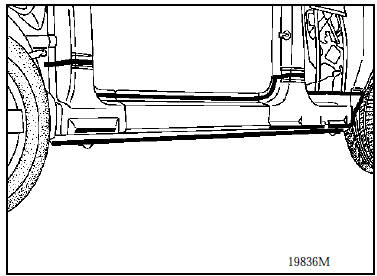

Pose du bas de caisse

Pose du bas de caisse

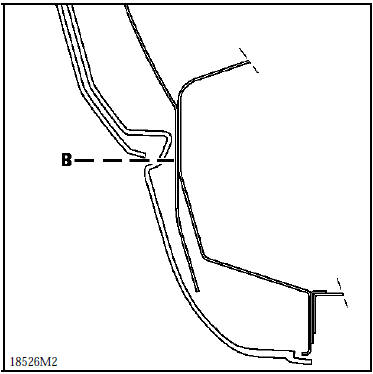

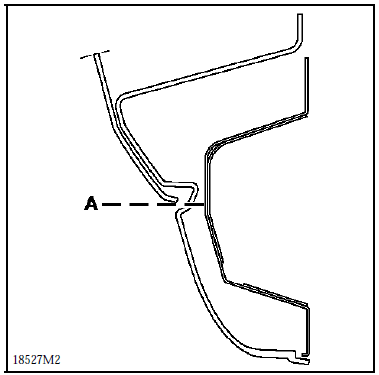

A deux personnes, reposer le bas de caisse en commençant par le passer sous le mécanisme de lève-vitre arrière, le faire pivoter vers le bas jusqu'à venir en contact avec les câles de réglage (a) en prenant soin de ne pas repousser le cordon de colle (b) en partie basse du bas de caisse.

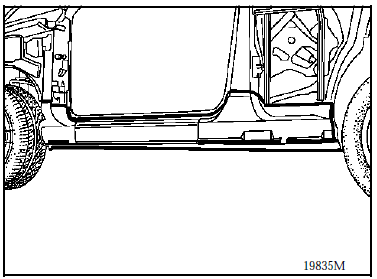

Maintenir le bas de caisse en place avec du ruban

Maintenir le bas de caisse en place avec du ruban adhésif.

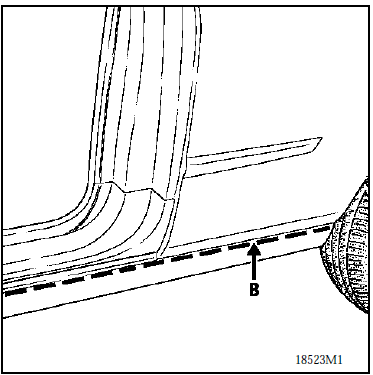

Contrôler le cordon de colle inférieur (b) et le lisser en ajoutant si nécessaire de la colle.

Attendre 30 minutes avant manipulation.

Reposer :

  •  l'aile avant (voir chapitre : 42 a),
  •  l'aile arrière (voir chapitre : 44 a/b).

La repose :

  •  des pare-boues avant et arrière,
  •  du joint d'entrée de porte,
  •  du bas de marche,
  •  de la porte, s'effectue après la mise en peinture.
Nota : protection et étanchéité se reporter au manuel peinture mr 601 chapitre 95.

Echange partiel du bas de caisse

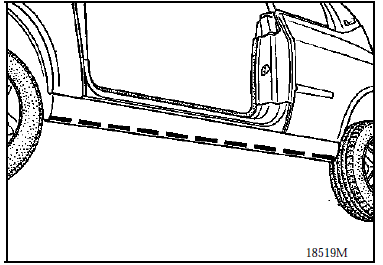

Couper le bas de caisse (suivant dessins) en tanjentant l'aile avant (a), l'aile arrière (b) et en partie inférieure.

Déposer la partie basse du bas de caisse.

Déposer la partie basse du bas de caisse.

A l'aide d'une spatule affûtée, déposer les morceaux de bas de caisse excepté sous les ailes avant, arrière et arraser la colle restant sur le châssis.

Pose de l'element neuf partiel

    Depose
    Cette operation est facilitee si le vehicule est sur un pont elevateur. Elle necessite la depose de la porte, de l'aile avant et de l'aile arriere pour un echange de la piece comple ...

    Pose de l'element neuf partiel
    Pour utilisation precise des produits voir chapitre 40 Découper et ajuster le bas de caisse neuf sur le véhicule. Préparation du châssis Dégraisser ...
