Reglages

Leurs objectifs sont :

  •  assurer la continuité des lignes de lumière du panneau de porte avec celles des ailes,
  •  assurer l'étanchéité du joint de snappon d'entrée de porte avec le caisson (entrefer de 15 millimètres environ)

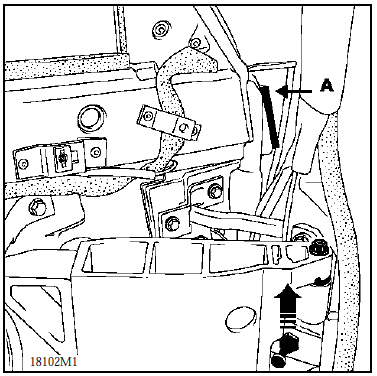

  •  assurer la répartition des jeux avant et arrière entre les pieds et le renfort de porte supérieur (environ 5 millimètres en a).

Effets souhaités.

Monter ou descendre l'avant ou l'arrière de la porte : (à deux personnes).

  •  Dégarnir le panneau de porte, (une vis sur commande intérieure, deux vis sur poignée de tirage, une vis dans le bac inférieur et quatre vis en bas de porte),

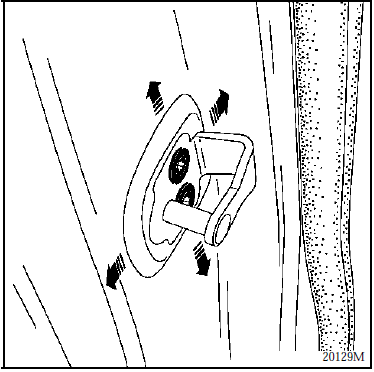

  • Régler les gâches avant et arrière à la hauteur voulue,

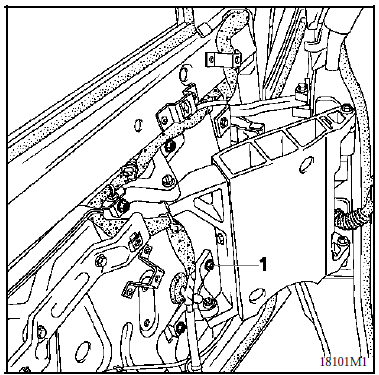

  • Desserrer les quatre vis (1) de fixation de l'articulation sur la structure de porte,
  •  fermer la porte qui va se référencer automatiquement sur les gâches,
  •  vérifier les jeux d'aspect et hauteurs de porte,
  •  serrer les quatre vis (1) au couple.

Entrer l'avant de la porte :

  •  effets secondaires : l'arrière rentre et remonte très légéremment,

  • Desserrer la gâche de serrure avant,

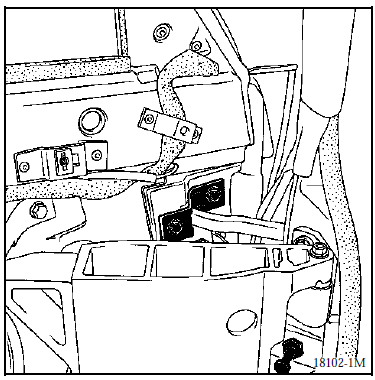

  •  desserrer les deux vis de fixation de la biellette côté structure de porte,
  •  reculer la chape, de 1 mm, la porte entrera d'environ 2 mm,
  •  serrer,
  •  approcher la gâche avant,
  •  fermer la porte, refermer le pène avant à la main sur la gâche,
  •  desserrer et serrer la gâche de l'intérieur,
  •  ouvrir la porte et serrer la gâche au couple.

Sortir l'avant de la porte :

  •  effets secondaires minimes : l'arrière sort, la porte recule,
  •  desserrer la gâche de serrure avant,
  •  desserrer les deux vis de fixation de la biellette sur la structure de porte,
  •  avancer la chape de 1 mm, la porte sortira d'environ 2 mm,
  •  serrer les deux vis de biellette sur la structure,
  •  vérifier le réglage,
  •  approcher la gâche avant, fermer la porte, elle se placera automatiquement,
  •  ouvrir et serrer la gâche,
  •  vérifier la séquence d'ouverture des serrures.

Sortir le haut et rentrer le bas, ou inversement :

  • Dégarnir l'articulation (une vis en haut et une vis sous la grille de haut-parleur)
  •  déconnecter la porte, écarter le support haut parleur sans le déconnecter (trois vis),

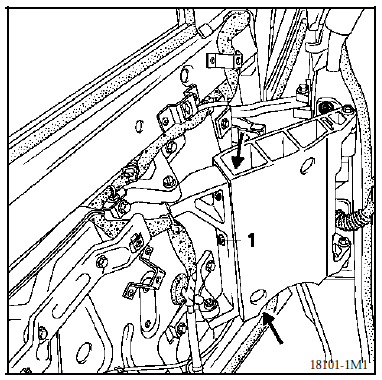

  •  débloquer les trois vis de fixation (1) de chape d'articulation côté structure (une à l'extérieur et deux dans l'articulation),
  •  porte fermée, agir sur l'avant pour obtenir l'effet souhaité,
  •  bloquer les vis,
  •  vérifier le réglage et répéter si nécessaire.
