Revue technique automobile Renault Avantime: Réglages de léve-vitre de porte avant

Reglages vitre et leve-vitre

Important : il faut respecter l'ordre des opérations de réglages pour garantir l'étanchéité à l'eau et à l'air.

(Voir le synoptique 64).

Préliminaires

Préliminaires

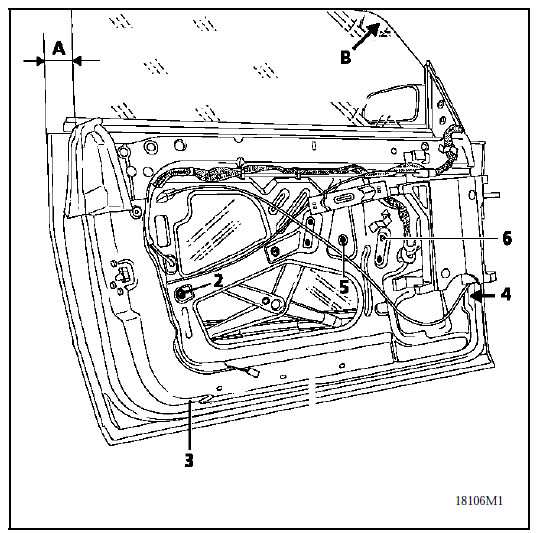

  •  descendre la vitre à fond,

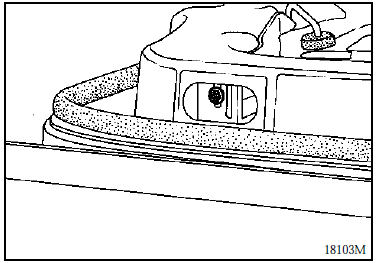

  •  retirer les obturateurs plastiques en (3) et (4),
  •  desserrer et serrer à la main les coulisses en (3 et 4),
  •  desserrer l'écrou central du secteur (5).

Réglage longitudinal

  •  monter la vitre à 27 cm, par rapport au lécheur,

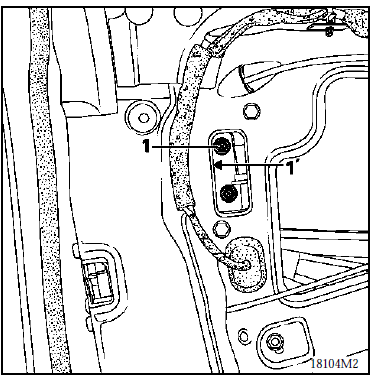

  •  desserrer les quatre écrous de chariot (face à la fenêtre),
  •  pousser la vitre vers l'avant dans la glissière de rétroviseur, vérifier qu'il y ait environ 53 millimètres en (a), serrer les écrous (1),
  •  vérifier le parrallélisme entre la vitre et le panneau de porte, agir sur la vitre et serrer les deux écrous (1').

Réglage de l'engagement de la vitre dans le joint de brancard

  • Contrôler l'encastrement de la vitre dans le joint de brancard,
  •  ouvrir la porte, la vitre s'entrebaille,
  •  serrer :
  •  la coulisse avant (4), (une vis en bas de la coulisse et une seconde dans le triangle de rétroviseur),
  •  la coulisse arrière (3).
  •  Remettre les obturateurs en (3) et (4),
  •  vérifier le bon fonctionnement de la vitre.

Réglage en hauteur (à deux personnes)

  • Baisser la vitre de custode,
  •  desserrer les deux écrous (2) de coulisse,

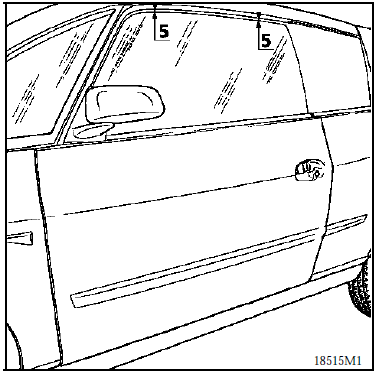

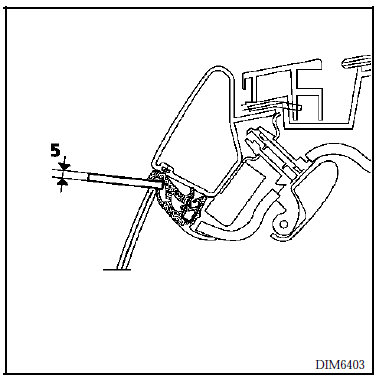

  •  monter la vitre en butée sur deux cales de 5 millimètres pincées entre la vitre et le joint, et maintenir l'interrupteur pendant trois secondes,
  •  à l'intérieur serrer :
  •  la vis du secteur moteur (5) en la poussant vers le haut,
  •  enlever les cales et ouvrir la porte,
  •  fermer manuellement la serrure arrière au deuxième cran,
  •  approcher la porte doucement, et vérifier le parallélisme du haut de la vitre par rapport au brancard,
  •  à l'intérieur :
  •  agir sur le coulisseau et serrer l'écrou (2) pour obtenir un bon parallélisme (quand on baisse en (2) l'avant de la vitre monte),
  •  ouvrir la serrure arrière et fermer la porte,
  •  contrôler l'encastrement de la vitre dans le joint de brancard,
  •  contrôler le fonctionnement de l'ensemble et l'ajustement avec la vitre de custode,
  •  regarnir.
