Effets souhaités.

Monter ou descendre l'avant ou l'arrière de la porte : (à deux personnes).

  •  Dégarnir le panneau de porte, (une vis sur commande intérieure, deux vis sur poignée de tirage, une vis dans bac inférieur et quatre vis en bas de porte),

  • Régler les gâches avant et arrière à la hauteur voulue.

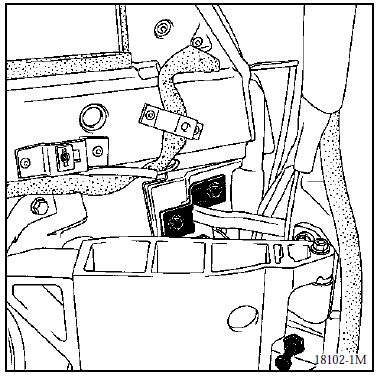

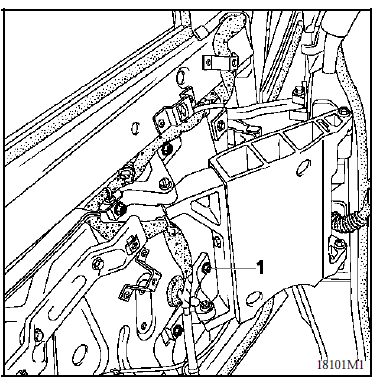

  • Desserrer les quatre vis (1) de fixation de l'articulation sur la structure de porte,
  •  fermer la porte qui va se référencer automatiquement sur les gâches,
  •  vérifier les jeux d'aspect et hauteurs de porte,
  •  serrer les quatre vis (1) au couple.

Entrer l'avant de la porte :

Entrer l'avant de la porte :

  •  effet secondaires : l'arrière rentre et remonte,

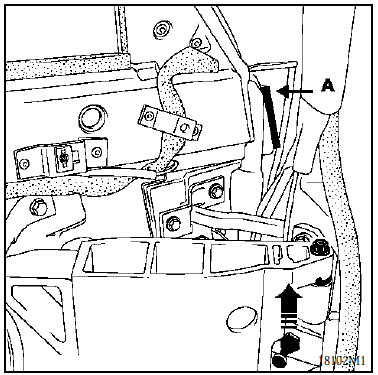

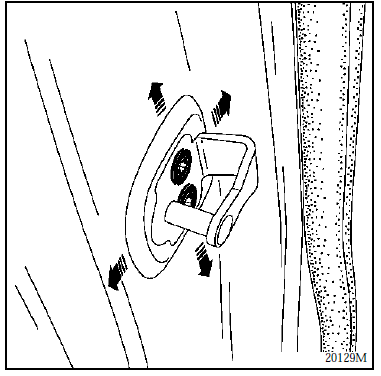

  • Desserrer la gâche de serrure avant,
  •  desserrer les deux vis de fixation de la biellette côté structure de porte,
  •  reculer la chape, de 1 mm, la porte entrera d'environ 2 mm,
  •  serrer,
  •  approcher la gâche avant, fermer la porte,
  •  refermer manuellement le pène de serrure sur la gâche de l'intérieur, desserrer et resserrer la gâche,
  •  ouvrir la porte et serrer la gâche au couple.

Sortir l'avant de la porte :

  •  effets secondaires minimes : l'arrière sort, la porte recule,
  •  desserrer la gâche de serrure avant,
  •  desserrer les deux vis de fixation de la biellette sur la structure de porte,
  •  avancer la chape de 1 mm, la porte sortira d'environ 2 mm),
  •  régler la gâche avant,
  •  vérifier la séquence d'ouverture des serrures (voir 51).

Sortir le haut et rentrer le bas, ou inversement :

  • Dégarnir l'articulation (1 vis en haut et 2 vis en bas),
  •  déconnecter la porte, écarter le support haut parleur sans le déconnecter (3 vis),

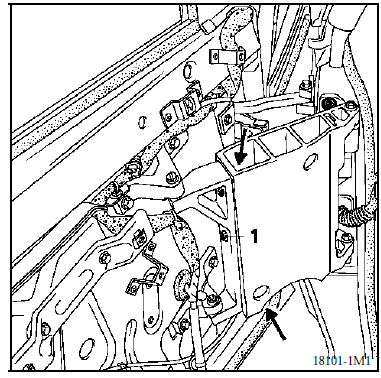

  •  débloquer les trois vis de fixation (1) de chape d'articulation côté structure (1 à l'extérieur et 2 dans l'articulation),
  •  porte fermée, agir sur l'avant pour obtenir l'effet souhaité,
  •  bloquer les vis,
  •  vérifier le réglage et répéter si nécessaire.
