Revue technique automobile Renault Avantime: Remplacement du cable de commande d'ouverture interieure

Depose

  • Lever la vitre,
  •  déposer la commande d'ouverture intérieure (une vis de fixation),
  •  déconnecter le câble de commande côté commande d'ouverture intérieure,
  •  dégarnir le panneau de porte, (une vis sur commande intérieure, deux vis sur poignée de tirage, une vis dans bac inférieur et quatre vis en bas de porte), le dégarnissage de l'articulation est inutile,
  •  lever le garnissage et le lécheur intérieur pour les dégager,

  • Déposer le film d'étanchéité avec une spatule affûtée,
  •  débrancher la batterie,
  •  porte ouverte, fermer manuellement la serrure arrière au deuxième cran, 51-

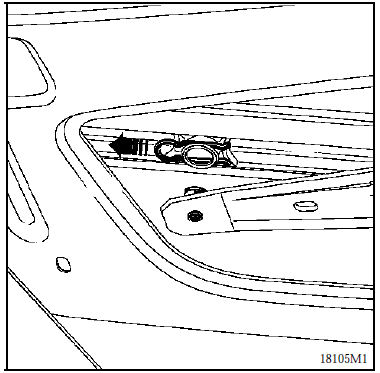

  • Sortir les clips à l'aide d'un tournevis et déboîter les rotules de vitre de porte,

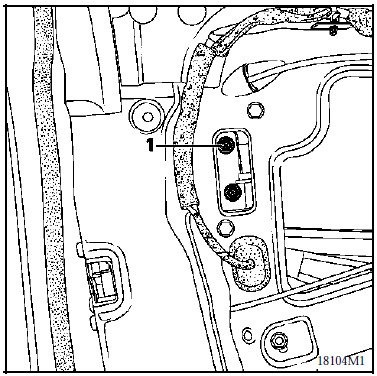

  •  déposer la glissière arrière de vitre, un écrou sous le cache plastique en (2) et deux écrous (1) en partie supérieure,
  •  déposer le carter de protection, deux vis (5) si équipé,

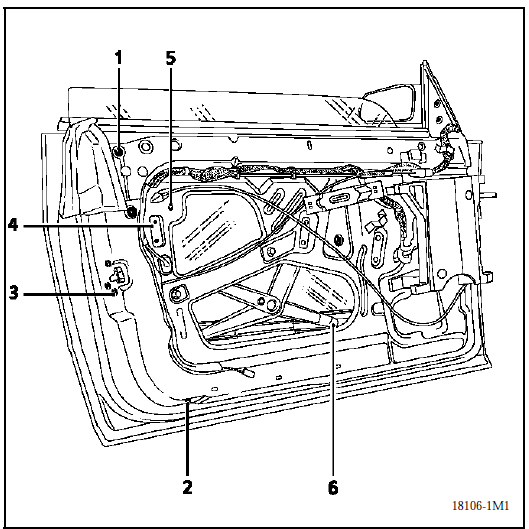

  •  déposer les trois vis (3), 18106

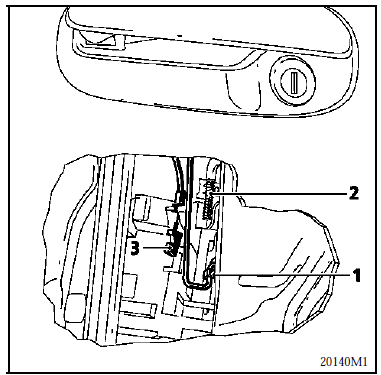

  • Déposer les deux tringles de commande extérieure (2) et barillet (1), sortir la serrure,
  •  déconnecter les liaisons électriques,
  •  dégager l'extrémité en "s" du câble,
  •  tirer l'arrêt de gaine et dégager l'ensemble du câble.

Repose

  • Replacer le câble neuf en respectant les anciens parcours et maintiens,
  •  fixer la serrure et ses tringles, la plaque antiintrusion,
  •  monter à blanc la commande d'ouverture intérieure,
  •  vérifier la séquence de fonctionnement des deux serrures,
  •  brancher la batterie,
  •  reclipser le lécheur intérieur et l'enjoliveur arrière caoutchouc,
  •  recoller le film d'étanchéité,
  •  regarnir.
